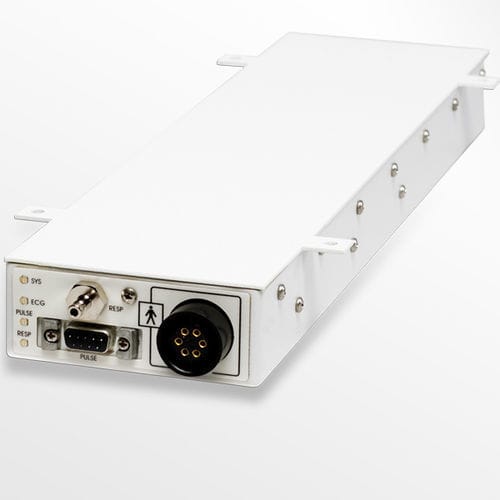

Módulo para monitor multiparamétrico ECG PAM-200

integrado

El módulo PAM es un paquete de instrumentación integrado que proporciona un disparador de compuerta preciso para su uso en un entorno de IRM. El PAM-200 es una solución completa que consta de adquisición de ECG, un pletismógrafo óptico para la adquisición del pulso y una almohadilla de respiración neumática para la adquisición de la respiración. Adquisición de ECG del paciente El PAM utiliza una configuración de 4 derivaciones en una configuración de brazo derecho, brazo izquierdo, pierna derecha y pierna izquierda. La pierna derecha es la derivación de referencia, mientras que el brazo derecho, el brazo izquierdo y la pierna izquierda son las derivaciones activas. El PAM proporciona dos vectores simultáneos. El primer vector es Brazo derecho y Pierna izquierda. El segundo vector es pierna derecha y pierna izquierda. Los dos vectores son ortogonales entre sí y darán como resultado un vector menos afectado por los gradientes magnéticos. Adquisición respiratoria El PAM utiliza una técnica neumática que responde a la expansión del tórax durante la respiración. Un fuelle relleno de espuma se sujeta al paciente con una correa, y la presión de aire en el fuelle cambia a medida que el tórax se mueve y comprime el fuelle. La espuma interna proporciona la acción de resorte para devolver el fuelle al estado precomprimido. El fuelle está unido al módulo del sistema PAM mediante un tubo de plástico flexible, no hay conexión eléctrica. El fuelle tiene un respaldo rígido que ayuda en la acción de compresión del movimiento torácico. Una presión positiva (exhalación) dará lugar a una señal positiva. La señal respiratoria se transmite en flujo digital al ordenador de la consola, pero el PAM dispone de una señal analógica para accionar un indicador de barra LED que podría estar situado en el pórtico o en la carcasa del imán.
