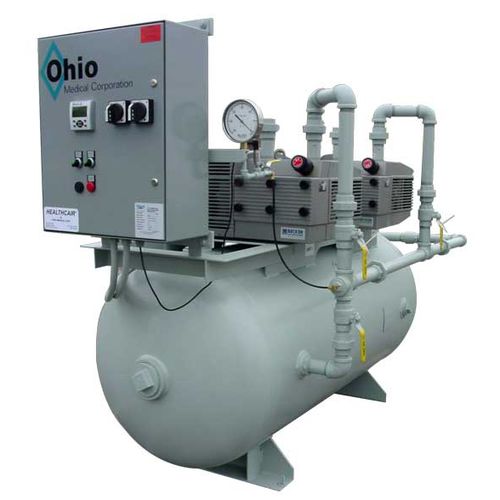

El sistema de vacío sin aceite de Ohio Medical, que cumple con la norma NFPA 99, consta de bombas accionadas por motor eléctrico, receptor de vacío y un sistema de control eléctrico. Los componentes se ensamblan de forma modular para adaptarse a la mayoría de las puertas existentes. El sistema incluye la interconexión de las tuberías y el cableado para proporcionar un paquete operativo funcional con las conexiones eléctricas y de fontanería correspondientes en el lugar de la instalación. La unidad empaquetada se prueba en fábrica antes de su envío y está garantizada durante un periodo de 30 meses a partir de la fecha de envío o de 24 meses a partir de la fecha de puesta en marcha.
Módulo de la bomba de vacío
Las bombas de vacío de paletas rotativas sin aceite son de una sola etapa, refrigeradas por aire, con paletas de grafito autolubricadas. El conjunto de la bomba de vacío incluye un filtro de entrada integral, una válvula reguladora de vacío, una válvula de retención, una válvula de aislamiento de la bomba, una válvula de aislamiento de la fuente y un conector flexible
Receptor de vacío
El receptor de vacío está construido según las normas ASME, con capacidad para el vacío total, e incluye un by-pass con válvula, una válvula de drenaje manual, un vacuómetro y la etiqueta de la Junta Nacional.
Controles del sistema
El sistema de control del motor eléctrico con certificación UL contiene un diseño sin fusibles en una caja NEMA 12. La función "Continuous On Demand" detiene el funcionamiento de los motores durante los períodos de baja o nula demanda. Los controles incluyen controles combinados individuales autoprotegidos de los motores con protección contra cortocircuitos, monofásica y contra sobrecargas térmicas, tecnología de arranque suave, transformadores individuales del circuito de control de 120 voltios con protección primaria y secundaria sin fusibles
---
