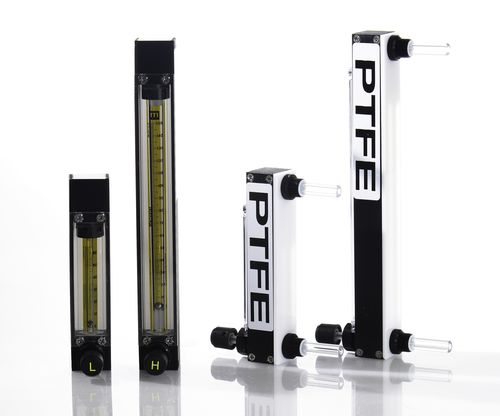

Flujómetro de gas H4040 series

Se utilizan para medir el flujo en el laboratorio, los flujos de proceso en las plantas piloto, la medición de gases portadores en la cromatografía, la indicación y el control de los gases en los procesos de fabricación y para indicar los caudales en los sistemas de bombeo o de flujo. Fabricados con vidrio de borosilicato de paredes gruesas y resistentes a los golpes, estos caudalímetros pueden utilizarse a presiones de funcionamiento de hasta 200 p.s.i.g. y a temperaturas máximas de 121ºC (250ºF). Disponen de escalas de cerámica fundida con una precisión de ±2% de la escala completa. La repetibilidad es del 0,25%. Los orificios cónicos uniformes tienen guías internas para estabilizar los flotadores de vidrio, acero inoxidable o carboloy. La medición del caudal se realiza leyendo el centro del flotador en la escala universal. El número de la escala corresponde a un caudal para el fluido o gas dado en una tabla de calibración que se suministra. Los caudalímetros están disponibles en cuatro estilos. escala de 65 mm, tamaños 1-6 y escala de 150 mm, tamaños 1-5. Las escalas milimétricas indican la altura a la que se eleva el flotador dentro del caudalímetro y se correlacionan con caudales específicos mediante el uso de hojas de datos o curvas de calibración adecuadas. Las escalas de este tipo permiten utilizar un caudalímetro determinado para un gran número de fluidos diferentes en diversas condiciones de presión y temperatura. Los caudalímetros están alojados en un marco de aluminio anodizado negro que cuenta con un exclusivo bloqueo de tubo para evitar que se gire durante el bloqueo. Una vez colocado, el medidor no se desplazará bajo presión o vacío. Una ventana de aumento especial recorre toda la longitud de la escala para facilitar la lectura de las mediciones de caudal. Los conectores de los tubos están montados en la parte posterior para su fijación a un instrumento cuando se utiliza como soporte de mesa.
