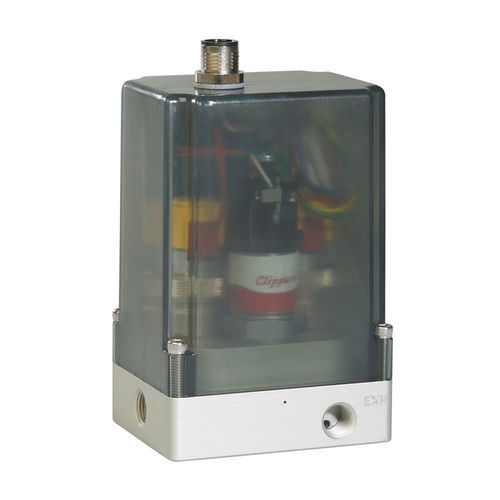

Controlador de presión CHP

médicode procesoelectrónico

El Cordis utiliza un microcontrolador, un sensor de presión integrado y dos válvulas electrónicas Clippard. La válvula de entrada está conectada a la presión de suministro moderadamente regulada y la válvula de escape está conectada a un puerto que ventila el exceso de presión a la atmósfera. Una vez que se incrementa una orden, la válvula de entrada se abre para permitir que la presión de suministro pase por encima del elemento sensor que proporciona una realimentación activa para que el microcontrolador satisfaga el punto de consigna en el proceso. Si en algún momento el sensor detecta un valor superior al punto de consigna, la válvula de escape se abrirá de forma modulada para purgar el exceso de presión y mantener una presión de control estable y precisa en el proceso. Control lineal suave Retroalimentación integrada del sensor interno o externo Aplicaciones estáticas Rangos de presión y opciones de montaje personalizables **NOTA** - Consulte con Clippard para rangos calibrados a medida archivos 2D - Archivos 2D Accesorios - Cable de actuación de 8 pines, 6': CPCH-C1, Cable serie 3,3 VDC, 3': CPCH-C2, Soporte de montaje: CPCH-B2 Precisión - ±0,5% de la escala completa Consumo de corriente - <250 mA máx. Hoja de datos - Hoja de datos Filtración - 40 micras (recomendado) Función - Normalmente cerrado Linealidad - ≤0,2% Histéresis máx. Histéresis - ≤0,25 Máx. Entrada - 38 bar (550 psig) ≤34,5 bar (500 psig), 76 bar (1100 psig) ≥501 psig Medio - Gases limpios, secos y no corrosivos Actitud de montaje - Cualquiera Instrucciones de funcionamiento - Instrucciones de funcionamiento Presión de servicio - Vac. a 69 bar (1.000 psig) Rango de Temperatura de Operación - 32 a 180°F (0 a 82°C) Folleto de la línea de productos - Controles electrónicos Cordis Grado de protección - IP65 Resolución - ≤50 mV Tiempo de respuesta - <20 ms típico (depende de la aplicación) Tipo - Unidad alojada Peso (libras) - 1.0800
