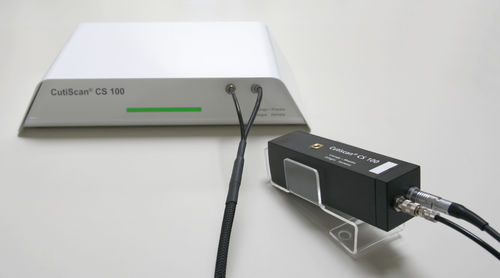

Analizador de la elasticidad de la piel CutiScan CS 100

Medición del desplazamiento de la piel durante la succión/relajación circular mediante vídeo (flujo óptico). El CutiScan ofrece una nueva dimensión de observación de las propiedades mecánicas de la piel (viscoelasticidad y anisotropía). Principio de medición La novedosa sonda combina la fuerza mecánica con la imagen de una forma única. Consiste en un anillo de succión (14 mm de diámetro) que atrae la piel uniformemente en todas las direcciones con una presión negativa constante proporcionada dentro del dispositivo CutiScan durante algunos segundos y luego libera la presión aplicada completamente de nuevo durante algunos segundos. Durante el tiempo de succión y recuperación, una cámara CCD de alta resolución situada en el interior de la sonda (en el centro del anillo de succión) monitoriza el desplazamiento de cada píxel mediante un algoritmo de flujo óptico (método Horn-Schunk) en un vídeo. A partir de ese vídeo se genera un gráfico general. Estos gráficos dan lugar a interesantes parámetros de medición. Cada dirección del gráfico se muestra como una curva de succión frente a relajación (relacionada con las conocidas de otros métodos de medición mecánica de la piel). Las flechas negras indican el desplazamiento durante el tiempo de succión. Cuanto mayor es la capacidad de la piel para resistir el desplazamiento, más firme es la piel. Las flechas rojas indican el retorno de la piel a su posición original por sí misma cuando cesa la presión. Debido a sus propiedades elásticas/viscoelásticas, la piel no puede volver a su posición original inmediatamente después de cesar la presión. Si se observa la piel en todas las direcciones, se verá que en algunas direcciones el desplazamiento y la velocidad de retorno son mayores que en otras, dependiendo de la linealidad de la piel (anisotropía).
