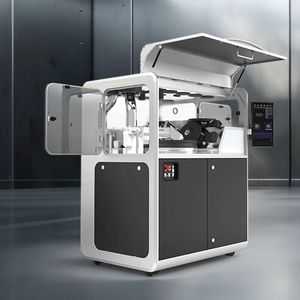

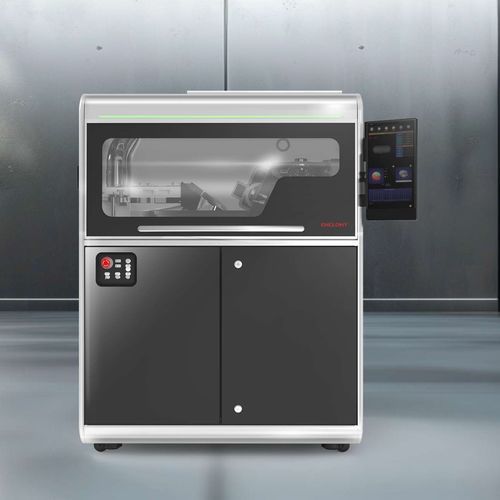

Sistema de inspección óptica PLANET EV-TC

automatizadapara comprimidospara cápsulas

Descripción general
Una sola máquina para comprimidos y cápsulas – PLANET EV-TC ofrece inspección visual automatizada y rápida con detección integral de defectos. Diseñada para cambios de formato mínimos, proporciona inspección visual de alta velocidad y cobertura completa para diversas formas y tamaños de producto.

Ventajas

• Herramienta versátil: un conjunto se adapta a varias formas de producto con precisión
• Configuración rápida: piezas de cambio mínimas para reducir tiempos de inactividad
• Alimentación precisa: alimentador de tornillo vibratorio para un despolvado eficaz
• Manejo estable: 25 guías de bolsillo y 20 guías de rotación garantizan estabilidad en cápsulas
• Cero puntos ciegos: cobertura multiángulo con varias cámaras 2D y 3D
• Triple verificación: diseño de triple seguridad para separación fiable de productos defectuosos
• Fácil de usar: configuración de recetas simple y limpieza sencilla para maximizar la productividad
• Rendimiento adaptable: aprendizaje automático que almacena forma y orientación para mejorar la detección

Capacidades de inspección

• Sistema de inspección visual de alta velocidad para comprimidos y cápsulas (PLANET EV-TC)
• Cobertura completa con hasta 10 cámaras 2D y 2 cámaras 3D
• Inspección interior y exterior: 14 cámaras 2D e IR para detectar volumen de llenado interno y defectos externos
• Detección de defectos en comprimidos: grietas, errores de impresión, decoloración, astillado, contaminación
• Detección de defectos en cápsulas: doble tapa, impresiones incorrectas, problemas de llenado, defectos internos/externos

Alimentación, clasificación y detalles mecánicos

• Alimentador de tornillo vibratorio para despolvado y alimentación consistentes
• 25 guías de bolsillo y 20 guías de rotación para orientación estable de cápsulas
• Diseño de sistema único con cambio de formato mínimo y piezas de fácil reemplazo

Seguridad y fiabilidad

• Diseñado con estrictas medidas de seguridad para los operarios
• Verificación y separación de triple seguridad para garantizar la eliminación de unidades defectuosas sin contaminación cruzada

Aprendizaje automático y software

• El aprendizaje automático almacena perfiles de forma y orientación para afinar los algoritmos de detección y reducir rechazos erróneos con el tiempo

Tabla — Rendimiento / Velocidad por tipo y tamaño de producto
Type | Size | Speed
Round Tablet (Diameter) | 4.6 ~ 5.3 mm | 425,000
Round Tablet (Diameter) | 5.3 ~ 6.1 mm | 370,000
Round Tablet (Diameter) | 6.1 ~ 7.1 mm | 320,000
Round Tablet (Diameter) | 7.1 ~ 8.2 mm | 280,000
Round Tablet (Diameter) | 8.2 ~ 9.3 mm | 240,000
Round Tablet (Diameter) | 9.3 ~ 10.7 mm | 210,000
Round Tablet (Diameter) | 10.7 ~ 12.4 mm | 180,000
Round Tablet (Diameter) | 12.4 ~ 14.0 mm | 143,000
Oval / Oblong Tablet (Length) | 10 mm | 230,000
Oval / Oblong Tablet (Length) | 12 mm | 198,000
Oval / Oblong Tablet (Length) | 14 mm | 176,000
Oval / Oblong Tablet (Length) | 16 mm | 154,000
Oval / Oblong Tablet (Length) | 18 mm | 132,000
Oval / Oblong Tablet (Length) | 20 mm | 110,000
Oval / Oblong Tablet (Length) | 22 mm | 99,000
Capsule — Hard Gelatin Capsule | Size 5 | 160,000
Capsule — Hard Gelatin Capsule | Size 4 | 150,000
Capsule — Hard Gelatin Capsule | Size 3 | 140,000
Capsule — Hard Gelatin Capsule | Size 2 | 130,000
Capsule — Hard Gelatin Capsule | Size 1 | 120,000
Capsule — Hard Gelatin Capsule | Size 0 | 110,000
Capsule — Hard Gelatin Capsule | Size 00 | 100,000

Características / Especificaciones técnicas

• Familia / Modelo: PLANET EV-TC (inspección de comprimidos y cápsulas)
• Inspección principal: sistema visual de visión de alta velocidad
• Cámaras: hasta 10 cámaras 2D + 2 cámaras 3D
• Cámaras adicionales: 14 cámaras 2D e IR para inspección interna/externa
• Alimentación: alimentador de tornillo vibratorio para despolvado
• Guías de clasificación: 25 guías de bolsillo y 20 guías de rotación para estabilidad de cápsulas
• Herramientas: un conjunto se ajusta a varias formas; piezas de cambio mínimas
• Software: aprendizaje automático para almacenamiento de datos de forma y orientación y mejora de la inspección
• Seguridad: separación y verificación de triple seguridad y medidas de protección del operario
• Rendimientos típicos: ver tabla anterior (valores por tamaño de comprimido/cápsula)
