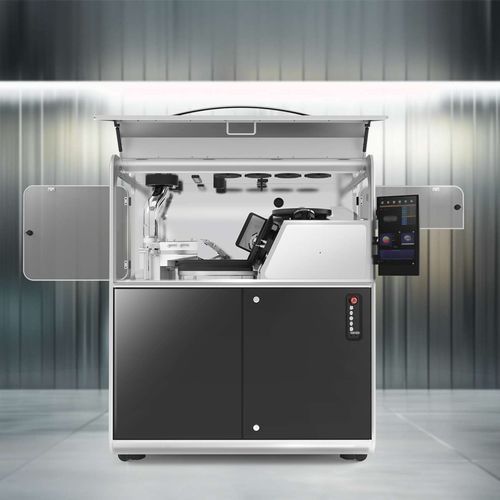

Sistema de inspección óptica Planet EVS-TC

automatizadacontrolada por PCcontrolada por ordenador

Resumen
Sistema de inspección visual de alta velocidad Planet EVS-TC para tabletas y cápsulas. Diseñado para detectar defectos de recubrimiento, forma, rotura y llenado en tabletas y cápsulas. La arquitectura avanzada de cámaras, la alimentación de precisión y el aprendizaje automático permiten alto rendimiento y reducción de falsos rechazos.

Ventajas clave

• Alta velocidad: Proporciona un rendimiento de inspección líder con precisión y estabilidad constantes.
• Cambio rápido: Cambios de piezas mínimos para una configuración rápida y sencilla del equipo.
• Alimentación de precisión: Alimentador de tornillo vibratorio de precisión que garantiza separación y transferencia precisas.
• Estabilidad guiada: 25 guías de bolsillo y 20 tipos de guías de rotación para posicionamiento y clasificación fiables según las formas.
• Sin puntos ciegos: Combinación de 10 cámaras 2D y 2 cámaras 3D para cobertura completa sin puntos ciegos.
• Inspección interna y externa: Forma y contenido interno de las cápsulas inspeccionados con 14 cámaras 2D y cámaras infrarrojas.
• Detección de defectos (tableta): Detecta grietas, astillas, defectos de recubrimiento, errores de impresión e inconsistencias de color.
• Detección de defectos (cápsula): Detecta doble tapa, tapas ausentes, irregularidades de llenado/peso y errores de impresión.
• Triple verificación: Sistema de seguridad en tres pasos que garantiza el correcto clasificado y evita mezclas.
• Fácil uso: Ajustes de receta simplificados y limpieza sencilla para reducir tiempos de inactividad y facilitar la operación.
• Estudio inteligente: El aprendizaje automático almacena características ópticas por producto para mejorar la detección y limitar los falsos rechazos.
• Seguridad: Diseñado con medidas de seguridad completas para proteger a los operarios.

Inspección y alimentación
El alimentador de tornillo vibratorio de precisión ofrece separación y transferencia consistentes. Las múltiples guías (de bolsillo y de rotación) se adaptan a una amplia variedad de formas y tamaños de tabletas y cápsulas, garantizando estabilidad guiada y clasificación fiable.

Configuración de cámaras y sensores
Varias cámaras 2D y 3D para tabletas (10 2D + 2 3D) y un conjunto que incluye 14 2D y cámaras infrarrojas para la inspección interna de cápsulas. La configuración está diseñada para eliminar puntos ciegos y proporcionar inspección tanto de la superficie como del contenido interno.

Rendimiento — Matriz de velocidades
Tableta — Redonda (Diámetro): 4,6–5,3 mm — 600.000 unidades/hora
5,3–6,1 mm — 520.000 unidades/hora
6,1–7,1 mm — 450.000 unidades/hora
7,1–8,2 mm — 390.000 unidades/hora
8,2–9,3 mm — 340.000 unidades/hora
9,3–10,7 mm — 300.000 unidades/hora
10,7–12,4 mm — 257.000 unidades/hora
12,4–14 mm — 200.000 unidades/hora
Ovalada/Alargada (Longitud): 10 mm — 300.000 unidades/hora
12 mm — 250.000 unidades/hora
14 mm — 210.000 unidades/hora
16 mm — 190.000 unidades/hora
18 mm — 170.000 unidades/hora
20 mm — 140.000 unidades/hora
22 mm — 130.000 unidades/hora
Cápsula — Cápsula dura (tamaño): tamaño 5 — 210.000 unidades/hora; tamaño 4 — 195.000 unidades/hora; tamaño 3 — 180.000 unidades/hora; tamaño 2 — 170.000 unidades/hora; tamaño 1 — 155.000 unidades/hora; tamaño 0 — 140.000 unidades/hora; tamaño 00 — 130.000 unidades/hora

Defectos típicamente detectables

• Tableta: grietas, astillas, roturas, defectos de recubrimiento, inconsistencia de color, defectos de impresión, anomalías de forma.
• Cápsula: doble tapa, tapas ausentes, llenado/peso incorrecto, errores de impresión, defectos de forma, anomalías del contenido interno (vía infrarrojo).

Aplicaciones
Líneas de inspección farmacéutica de alta velocidad para tabletas y cápsulas que requieren alto rendimiento, detección de cobertura completa, tiempos de cambio mínimos y clasificación avanzada de defectos.

Especificaciones técnicas

• Nombre del modelo: Planet EVS-TC
• Marca: ENCLONY
• Cámaras de inspección (tableta): 10 × 2D + 2 × 3D
• Cámaras de inspección (cápsula): 14 × 2D + cámaras infrarrojas para inspección interna
• Alimentación: Alimentador de tornillo vibratorio de precisión
• Guías: 25 guías de bolsillo y 20 tipos de guías de rotación
• Seguridad: Sistema de seguridad de triple verificación en tres pasos
• Aprendizaje automático: Almacena características ópticas por producto
• Velocidades máximas típicas: hasta 600.000 unidades/hora (dependiendo del tamaño y tipo de tableta/cápsula)
• Cobertura de inspección: Inspección interna y externa para cápsulas; multiángulo 2D/3D para tabletas
