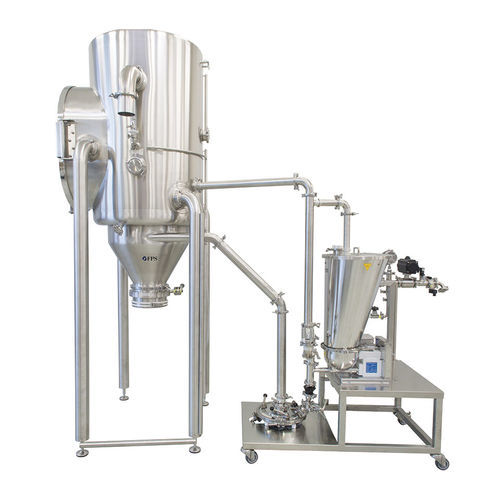

Sistema de micronización de chorro de aire ProMill series

pilotopara la producciónestéril

Visión general
La serie ProMill son molinos por chorro fluido diseñados para la micronización en producción continua y altos rendimientos, desde cantidades piloto hasta lotes industriales grandes. Están optimizados para bajo consumo de gas de proceso, cambios rápidos de producto y reducción eficiente del tamaño de partícula en procesos industriales.

Diseño y conformidad
Todas las conexiones en contacto con el producto están concebidas para cumplir cGMP y facilitar el montaje, desmontaje, limpieza y validación. Se minimiza el número de componentes para acelerar la manipulación y el mantenimiento. Los ProMill pueden integrarse en aisladores para procesar productos estériles, tóxicos o radiactivos. Opciones estándar: alimentador volumétrico o gravimétrico, filtro separador de bolsa de tela, panel de control manual y registrador de datos conforme a CFR21 Part11. Configuraciones ATEX y materiales especiales (insertos/revestimientos PTFE o cerámica, Hastelloy) disponibles a petición.

Modelos disponibles

• ProMill-8: Unidad de producción, cámara de molienda de 8 pulgadas — micronización de 500 g hasta 80 kg/h.
• ProMill-12: Unidad de producción, cámara de 12 pulgadas — hasta 200 kg/h.
• ProMill-16: Unidad de producción, cámara de 16 pulgadas — tamaños de lote típicos 20 kg a 5 000 kg; hasta 400 kg/h.
• ProMill-20: Mayor cámara de la serie (20 pulgadas) — mayores capacidades de producción, hasta 800 kg/h.

Datos técnicos

• Dimensiones: cámaras de 8", 12", 16", 20" (ProMill-8 / -12 / -16 / -20)
• Material: AISI316L estándar; insertos PTFE o cerámica y recubrimientos especiales opcionales; Hastelloy bajo pedido
• Juntas: PTFE - FEP / Viton - silicona
• Rugosidad superficial: < 0,25 μm (partes en contacto); < 0,80 μm (partes no en contacto)
• Tamaño de lote (mín–máx): ProMill-8: 1–1 000 kg; ProMill-12: 5–2 500 kg; ProMill-16: 10–5 000 kg; ProMill-20: 30–10 000 kg
• Productividad (mín–máx): ProMill-8: 0,2–80 kg/h; ProMill-12: 1–200 kg/h; ProMill-16: 3–400 kg/h; ProMill-20: 10–800 kg/h
• Consumo de gas @ 7 barg: 119 / 249 / 444 / 725 Nm3/h (ProMill-8 / -12 / -16 / -20)
• Consumo de gas @ 12 barg: 205 / 427 / 761 / 1240 Nm3/h
• Consumo de gas @ 100 psig: 74 / 155 / 277 / 452 SCFM
• Consumo de gas @ 175 psig: 128 / 266 / 474 / 773 SCFM
• Rendimiento típico: 99,5% según tamaño de lote
• Presión de trabajo: 2–12 barg

Especificaciones técnicas

• Serie: ProMill series
• Tamaños de lote adecuados: desde 1 kg hasta 10 000 kg según el modelo
• Rango de productividad: 0,2 kg/h hasta 800 kg/h según el modelo
• Materiales: AISI316L estándar; insertos y recubrimientos PTFE o cerámica opcionales; Hastelloy disponible a petición
• Rugosidad superficial: < 0,25 μm (partes en contacto); < 0,80 μm (partes no en contacto)
• Juntas: PTFE - FEP / Viton - silicona
• Opciones de alimentación: alimentador volumétrico o gravimétrico
• Separación: filtro separador de bolsa de tela
• Controles y datos: panel de control manual y registrador de datos conforme a CFR21 Part11
• Ejemplos de consumo de gas: desde 119 Nm3/h (@7 barg) para ProMill-8 hasta 1240 Nm3/h (@12 barg) para ProMill-20
• Rendimiento típico: 99,5% según tamaño de lote
• Presión de trabajo: 2–12 barg
• Certificaciones / configuraciones: ATEX disponible; diseño orientado cGMP para facilitar la validación
