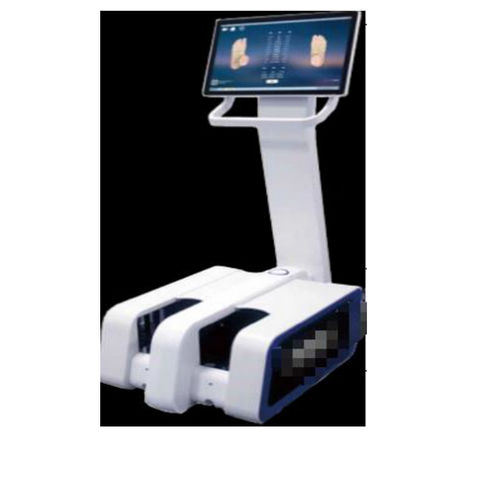

Sistema CAO/FAO para la fabricación de plantillas ortopédicas Practice-X

para plantilla ortopédica

Resumen del producto
Insole CAD Design System-03 es una solución de escaneo del pie por láser sin contacto combinada con software CAD para plantillas. Captura la geometría 3D del pie para el diseño de ortesis y la producción de calzado, y exporta STL y otros formatos CAD listos para análisis o impresión 3D directa.

Características clave

• Escaneo de un pie <10 s (Practice-X)
• Escaneo de ambos pies <20 s (Practice-2X)
• Error estándar / tolerancia ±0,5 mm
• Extrae automáticamente >60 parámetros del pie
• Salida STL adecuada para impresión 3D directa
• Escaneo láser sin contacto (Clase láser 2M, seguro para los ojos)

Especificaciones técnicas

• Nombre del producto: Insole CAD Design System-03
• Modelos/variantes: Practice-X; Practice-2X
• Método de escaneo: Escaneo láser sin contacto (Clase láser 2M, inofensivo para el cuerpo y los ojos)
• Rango de escaneo (X×Y×Z): 320×130×100 mm (Practice-X); 350×130×100 mm (Practice-2X)
• Tolerancia / error estándar: ±0,5 mm
• Tiempo de escaneo: <10 s (un pie, Practice-X); <20 s (ambos pies, Practice-2X)
• Dimensiones de la máquina (L×W×H): 570×330×218 mm (Practice-X); 660×563×316 mm (Practice-2X)
• Software: GenSci V2.1 (Practice-X); GenSci V3.0 (Practice-2X)
• Formatos de salida: ASC, STL, OBJ, EASYLAST, SHOE MASTER, etc.
• Sistema operativo: WIN7/10 64-bit (Practice-X); WIN10 64-bit (Practice-2X)
• Alimentación: AC220V; se recomienda UPS 500W suministrada por el cliente
• Potencia nominal: 240W

Aplicaciones

• Laboratorios de ortesis y prótesis
• Fabricantes de plantillas y calzado a medida
• Clínicas de podología y centros de análisis de la marcha
• I+D y control de calidad en diseño de calzado
