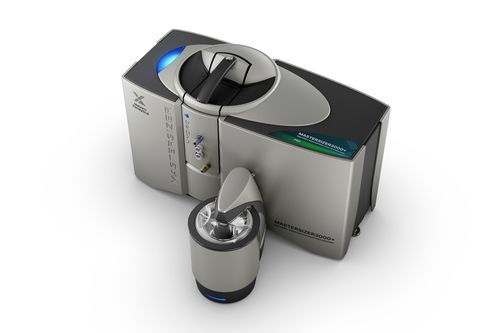

Granulómetro por difracción láser Mastersizer 3000+ Ultra

ópticoláserpor difracción láser

Resumen
El Mastersizer 3000+ Ultra es un analizador de tamaño de partículas por difracción láser compacto que mide de 0,01 a 3500 µm. Integra una trayectoria óptica única, detección de doble longitud de onda y herramientas de software para el desarrollo de métodos, ensayos rutinarios y flujos de trabajo regulados.

Características clave

• Tamaño de partículas por difracción láser con análisis Mie y Fraunhofer
• Rango de medición: 0,01–3500 µm (trayectoria óptica única)
• Modo Size Sure (patente en trámite, asistido por IA)
• Software Mastersizer Xplorer con Data Quality Guidance y SOP Architect
• Accesorios automatizados intercambiables para dispersión húmeda y seca
• Conectividad Smart Manager y compatibilidad OmniTrust para entornos regulados

Cómo funciona
Un haz láser atraviesa una muestra dispersa y una matriz de detectores mide la intensidad de la luz dispersada en un amplio rango angular. Los patrones de dispersión se analizan (Mie/Fraunhofer) para calcular las distribuciones de tamaño. El sistema integra banco óptico, módulos de dispersión y software para asegurar resultados reproducibles.

Banco óptico y capacidades de medición
Trayectoria óptica única con arreglo de lentes reverse-Fourier y matriz de detectores log-espaciada. Detección de doble longitud de onda (rojo He–Ne y azul LED) para cubrir todo el rango de tamaños. Alineación automática y altas tasas de adquisición para mediciones rápidas y replicables.

Unidades de dispersión de muestra
Varios accesorios de dispersión húmeda (pequeños a grandes volúmenes) y un sistema de dispersión seca dedicado proporcionan control de concentración y un estado de dispersión estable para polvos, suspensiones y emulsiones. Los accesorios se intercambian fácilmente según el flujo de trabajo.

Software Mastersizer
Mastersizer Xplorer controla el equipo, analiza los datos de dispersión para generar distribuciones de tamaño y guía al usuario en la selección de métodos, mediciones rutinarias e informes. Los consejos integrados reducen las necesidades de formación y facilitan el seguimiento del rendimiento de métodos.

Aplicaciones clave

• Análisis de fluidez y compactación de polvos
• Evaluación de estabilidad de suspensiones y emulsiones
• Caracterización de viscosidad y flujo de lodos
• Control de área superficial y velocidad de disolución (farmacéutica, agroquímicos, detergentes)
• Dimensionamiento de partículas para inhalación (OINDP)
• Control de cinética de reacciones en sólidos (cemento, catalizadores, materiales de batería)
• Control de propiedades ópticas y de recubrimiento (pinturas, pigmentos)
• Textura y molienda en alimentos (chocolate, café)

Aplicaciones industriales
Utilizado en farmacéutica (I+D, control de calidad, producción), materiales avanzados (baterías, catalizadores, semiconductores), recubrimientos y películas, polvos para impresión 3D, metalurgia de polvos y aplicaciones industriales relacionadas.

Accesorios (ejemplos)

• Hydro Insight
• Hydro SV (pequeño volumen)
• Hydro MV (medio automatizado)
• Hydro LV (gran volumen)
• Hydro EV (volumen flexible)
• Hydro SM (entrada pequeño volumen)
• Aero S (dispersión de polvo seco)
• Aero Funnel Sample Feeder
• Mastersizer 3000 Chocosizer
• Modo Size Sure
• Data Quality Guidance (software)
• SOP Architect (software)

Manuales y recursos
La documentación incluye guías de usuario, recursos para desarrollo de métodos y actualizaciones del software Mastersizer Xplorer para apoyar la instalación, operación y cumplimiento.

Especificaciones técnicas

• Tipo de partículas: Suspensiones, emulsiones, polvos secos
• Tecnología: Dispersión de luz láser
• Métodos de análisis: Mie y Fraunhofer
• Rango de tamaño: 0,01–3500 µm
• Tasa de adquisición de datos: 10 kHz
• Tiempo de medición típico: <10 s
• Número de clases: 100 (ajustable)
• Exactitud: <0,6% (estándares latex monomodales; depende de la muestra)
• Precisión / Repetibilidad: <0,5% de variación (dependiente de la muestra)
• Reproducibilidad: <1% de variación (dependiente de la muestra)
• Óptica: Fuente roja máx. 4 mW He–Ne 632,8 nm; fuente azul máx. 10 mW LED 470 nm; lente reverse-Fourier; distancia focal efectiva 300 mm
• Detector: Matriz log-espaciada; rango angular 0,015–144°; alineación automática
• Dimensiones (An × Pr × Al): 690 × 300 × 450 mm
• Peso: 30 kg
• Alimentación: 100–240 V, 50/60 Hz; 50 W (sin unidades de dispersión) hasta 200 W (con dos unidades)
• Temperatura de funcionamiento: +5 °C a +40 °C
• Humedad: 80% máx hasta 31 °C, disminuyendo hasta 50% a 40 °C; sin condensación
• Temperatura de almacenamiento: -20 °C a +50 °C
• Seguridad láser: Clase 1 (IEC60825-1 y normas CDRH aplicables)
• Regulatorio: RoHS, WEEE, CE, FCC; cumple la directiva europea de baja tensión
• Patentes: Banco óptico protegido (WO2013038161, WO2013038160, WO2013038159)
• Notas: El rendimiento depende de la muestra y la preparación; exactitud definida con estándares de látex
