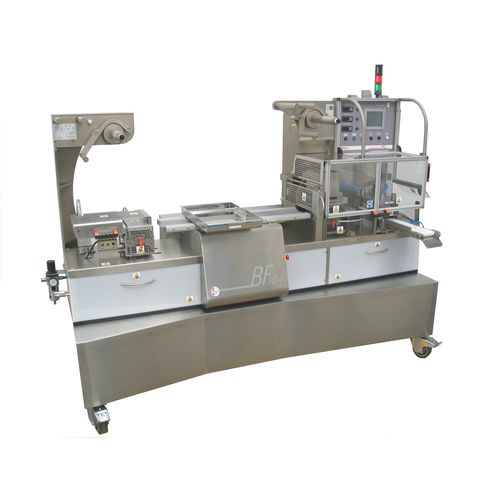

Sistema de embalaje automático BF 50 Plus

manualneumáticoelectroneumático

Descripción del producto
BF50 PLUS incorpora las funciones de la BF50 ST con mayor capacidad de control de producción. Solución compacta y multifuncional para el envasado en blíster industrial de productos sólidos en lotes de tamaño medio, donde se requiere flexibilidad en el cambio de formato y ajustes sencillos. Se pueden montar sistemas de control como detección de microperforaciones, cámara de visión y marcador de impresión para impresión centrada. La carga del producto puede ser manual o automática mediante pistas de formato dedicadas y otros sistemas de alimentación.

Características principales

• Máquina emblistadora automática para productos sólidos
• Dimensiones compactas y bancada móvil con ruedas giratorias
• Tamaño máximo del blíster: 150×100 mm
• Hasta 17 ciclos/min (2 blísteres por ciclo) — hasta 34 blísteres/min
• Adecuada para blísteres de plástico y ALU‑ALU
• Preconfiguración mecánica, eléctrica y neumática para preformado con punzones de Teflón (formas de cavidad profundas o complejas)
• Preconfiguración para impresión centrada (print marker)
• Bandeja en acero inoxidable AISI 316L para carga manual
• Preconfiguración para carga automática con cepillos (Full Box) y mediante pistas dedicadas
• Preconfiguración para llenado de líquidos mediante bombas peristálticas
• Preconfiguración para sistema de detección de microperforaciones en ALU‑ALU
• Preconfiguración para sistemas de visión de presencia de producto y expulsión electropneumática de blísteres no conformes
• Área de carga: 800 mm

Rendimiento de producción

• Máximo 17 ciclos por minuto según el paso del blíster
• 1 blíster por ciclo: ≈ 1.020 blísteres/h (formato 150×100 mm o menor)
• 2 blísteres por ciclo: ≈ 2.040 blísteres/h (formato 70×100 mm o menor)
• 3 blísteres por ciclo: ≈ 3.060 blísteres/h (formato 45×100 mm o menor)
• Altura máxima de bolsillo: 17 mm (blíster PVC)
• Altura máxima de bolsillo: 10,5 mm (blíster ALU‑ALU)

Especificaciones técnicas

• Dimensiones máquina: 2.400 × 1.100 × 2.050 mm (Al×An×F) ; peso: 750 kg
• Conexión aire comprimido: tubo int Ø 12 mm / ext Ø 14 mm
• Consumo de aire comprimido: aprox. 23 litros/ciclo
• Presión de trabajo: 6–9 bar
• Tensión eléctrica principal: 230 V 50/60 Hz
• Consumo eléctrico: 6,5 kW
• Temperaturas de trabajo de la máquina: 50°–220° C
• Entorno de uso recomendado: 20°–45° C
• Enfriamiento en circuito cerrado con agua desmineralizada a 23° C
