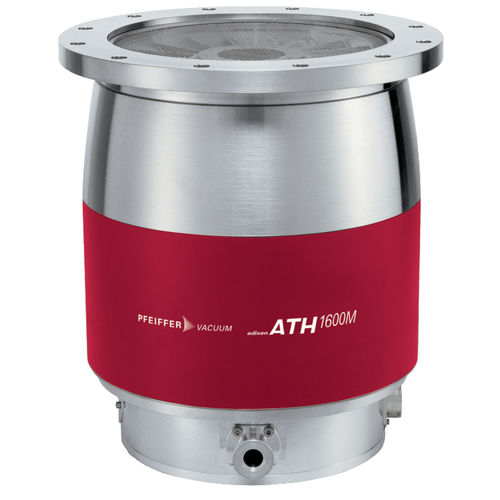

Bomba de vacío de laboratorio ATH 1600 M series

turbomolecular

ATH 1600 MT, DN 200 ISO-F, Electrónica de accionamiento externo, refrigerado por agua, no calentado Número de pedido: P6522103 Turbobomba de 5 ejes con levitación magnética y etapa de arrastre para una velocidad de la bomba de hasta 1360 l/s para N2 Brida CF-F DN 200 para aplicaciones UHV exigentes Funcionamiento con electrónica de accionamiento externo Magpower Instalación en cualquier orientación Refrigerado por agua, calentado Marcado CE y conforme a ROHS Datos técnicos Cojinete magnético Relación de compresión para Ar > 1 - 108 Relación de compresión para H2 > 5 - 102 Relación de compresión para He > 4 - 103 Relación de compresión para N2 > 1 - 108 Método de enfriamiento Agua Método de enfriamiento, estándar Agua Flujo de agua de refrigeración 60 l/h Flujo de agua de refrigeración, máx. 60 l/h Flujo de agua de refrigeración, mín. 60 l/h Temperatura del agua de refrigeración 15-25 °C | 59-77 °F | 288-298 K Versión de gas corrosivo SÍ Unidad de accionamiento electrónico Electrónica de accionamiento externo Brida (in) DN 200 CF-F Brida (salida) DN 40 ISO-KF Vacío previo máx. para N2 2,2 hPa | 1,65 Torr | 2,2 mbar Caudal de gas a plena velocidad de rotación para Ar, bomba calentada a 75 °C 8,5 hPa-l/s Caudal de gas a plena velocidad de rotación para H2, bomba calentada a 75 °C > 16,9 hPa-l/s Caudal de gas a plena velocidad de rotación para N2, bomba calentada a 75 °C 16,9 hPa-l/s Rendimiento de gas para Ar 20.3 hPa-l/s Caudal de gas para H2 > 67,6 hPa-l/s Rendimiento de gas para He > 67,6 hPa-l/s Caudal de gas para N2 67,6 hPa-l/s Interfaces de E/S Mediante electrónica de accionamiento externa Orientación del montaje Cualquiera Tensión de servicio: 50/60 Hz 200 - 240 / 200 - 240, 50/60 Hz V AC Material particulado SÍ Consumo de energía a la presión final 300 W Consumo de energía máx. 650 W Velocidad de bombeo para Ar 1280 l/s Velocidad de bombeo para H2 540 l/s
