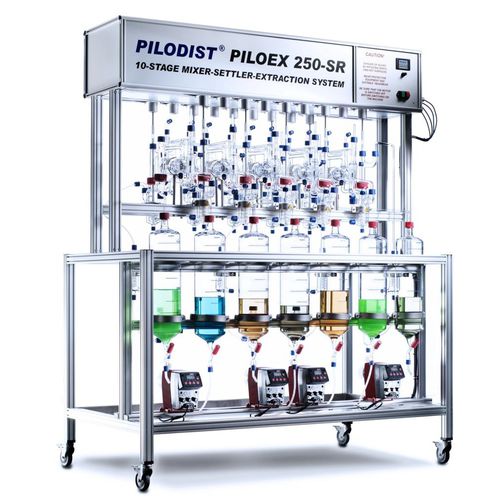

Extractor de laboratorio liquido-liquido PILOEX 250-SR

Este aparato mezclador-sedimentador ha sido diseñado para estudiar los procesos de extracción líquido-líquido. Una parte del componente que debe separarse de la fase líquida (fase de refinado) se extrae mediante un disolvente líquido (fase de extracción). Este componente se concentra en el disolvente (fase de extracción de la fase de extracción a la fase de extracción). La fase de rafín y la fase de extracto serán conducidas a través del sistema en direcciones opuestas. La ventaja del aparato mezclador-sedimentador es la alta eficacia de las fases de intercambio. El último rediseño del extractor líquido-líquido EMS 250 SR consiste en una disposición de mezclador-sedimentador de 10 etapas para trabajar simultáneamente. Cada etapa consta de un mezclador con un sedimentador a continuación. En el mezclador, la fase ligera y la fase pesada de las etapas vecinas se juntan, se mezclan intensamente y luego se transportan simultáneamente al sedimentador. La mezcla se realiza mediante agitadores en espiral accionados por motor para cada etapa de mezcla. Debido a la mezcla intensiva, las fases se dividen en gotas, de modo que, al haber una mayor superficie de intercambio, se intensifica en gran medida la transferencia de sustancias de una fase a otra. Junto con el componente a extraer, por ejemplo, la fase pesada, la fase de refinado se bombea desde el almacén de refinado al mezclador de la última etapa del extractor. El disolvente, por ejemplo la fase ligera, se bombea desde el depósito de almacenamiento correspondiente al mezclador de la primera etapa del extractor. Ambas fases, el rafinado y el extracto, se conducen en direcciones opuestas a través del extractor, la fase de rafinado desde la última etapa y la fase de extracto desde la primera hasta la última etapa de extracción.
