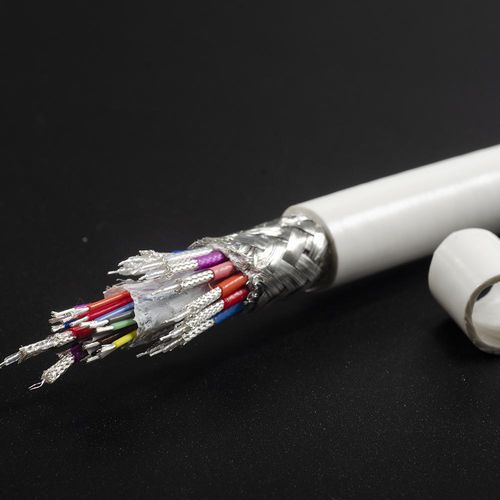

Cable para resonancia magnética

32 hilos

Este cable multi coaxial de 32 hilos se compone de 16x 50ohm cable coaxial RG 178 y 16x 26AWG alambre. Este tipo de cable se utiliza habitualmente en bobinas de resonancia magnética para equipos médicos. Las bobinas de IRM son componentes vitales en las exploraciones de IRM, ya que generan y reciben señales de radiofrecuencia para capturar imágenes detalladas del cuerpo humano. Los 32 hilos de la bobina están diseñados para la transmisión y recepción de señales, incluidos los cables coaxiales RG 178 de 50 ohmios y los hilos de 26AWG. Por lo tanto, es probable que este cable se utilice en bobinas dentro de dispositivos de IRM para apoyar la adquisición de imágenes y la transmisión de señales de alta calidad. Principales características y retos de este diseño: Configuración de múltiples hilos: Este cable utiliza una configuración de 32 hilos, incluidos 16 cables coaxiales RG 178 de 50 ohmios y 16 hilos de 26AWG. Este diseño admite requisitos complejos de transmisión y recepción de señales. Aplicaciones de alta frecuencia: Las bobinas de resonancia magnética funcionan en un rango de frecuencias más alto, lo que requiere una atención especial a la calidad y estabilidad de la transmisión de la señal. El uso de cables coaxiales RG 178 de 50 ohmios garantiza una adaptación de impedancias y un rendimiento de transmisión de señales excelentes. Selección de cables: El uso de cables de 26AWG proporciona suficiente conductividad y flexibilidad para satisfacer las demandas de las aplicaciones de alta frecuencia. Además, la selección del cable debe tener en cuenta los problemas de pérdidas e interferencias asociados a las señales de alta frecuencia. Debido a la implicación de la alta frecuencia, la transmisión de señales complejas y la gestión de múltiples cables, el proceso de diseño y fabricación puede presentar ciertas dificultades. Garantizar una conexión correcta, una adaptación de impedancias adecuada y una alta calidad de señal para cada cable requiere un control cuidadoso del proceso y la realización de pruebas.
