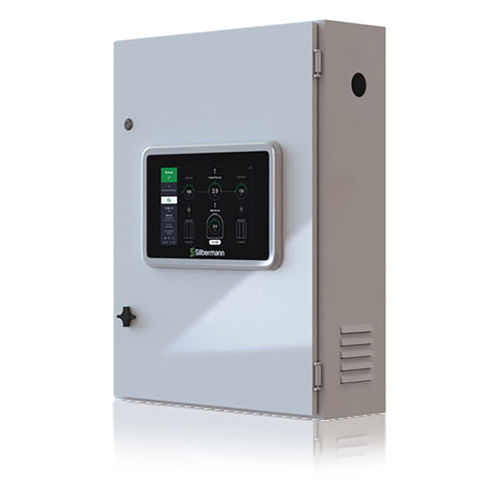

Colector para gases médicos Mazor-XT

automáticode suministrode inversión de caudal

El sistema Manifold Digital Completamente Automático para Gases Medicinales Mazor-XT gestiona 3 fuentes y mantiene un suministro ininterrumpido mediante una válvula neumática tipo shuttle, que permite una conmutación fluida entre bancos con presión estable.

Este sistema Manifold cumple con:

• NFPA 99
• EN ISO 7396-1
• HTM 02-01
• Normas G-01

El sistema Manifold puede utilizarse como sistema de respaldo o como fuente principal de suministro en instalaciones que no disponen de un sistema central de gases medicinales.

Toda la información crítica de los gases medicinales se muestra de forma digital y gráfica en una pantalla táctil LCD Full HD de 12”. Esta interfaz de alta resolución permite una supervisión continua y proporciona alertas de fallos en tiempo real, ayudando al personal médico y de ingeniería a detectar y gestionar posibles problemas antes de que puedan afectar al suministro de gases medicinales del hospital.

Características y Beneficios

• Sistema de suministro continuo con cambio automático de bancos, sin fluctuaciones de presión.
• Diseñado para facilitar el mantenimiento durante la operación sin interrumpir el suministro de gas.
• Pantalla LCD táctil de 12 pul. para visualización clara del estado del sistema.
• Señales de alarma visuales y acústicas para baja presión, cambio de bancos, presión fuera de rango, entre otras condiciones.
• Detección de fugas en los manifolds.
• Comunicación Ethernet segura entre unidades.
• Autenticación única para evitar manipulación o enmascaramiento de alarmas.
• Monitorea y muestra caudal y consumo de gas médico.
• Indicador gráfico de colores que muestra el estado de presión de la línea principal y de los bancos.
• Ajuste automático del brillo (modo día/noche).
• Registro histórico de eventos y alarmas.
• Alertas periódicas de mantenimiento.
• Texto e idioma personalizables.
• Botones de prueba y silencio de alarma.
• Comunicación avanzada TCP/IP, Modbus y monitoreo remoto disponibles.

Especificaciones Técnicas

Pantalla:
• LCD Full HD táctil de 12 pul.

Gabinete con Puerta:
• Material: acero galvanizado.
• Dimensiones: 60 × 100 × 25 cm.
• Acabado: pintura horneada en polvo.

Sistema de Canalización:
• Todos los materiales son compatibles con oxígeno y limpios para uso con
oxígeno.

Unidad de Cambio:
• Neumática.

Capacidad de Flujo:
• A 4 bar: 130 m³/h.

Alimentación Eléctrica:
• 110–220 V, 50/60 Hz.

Estaciones de Cilindros Incluyen:
• Válvula de alta presión.
• Pigtail con válvula antirretorno (NRV) integrada.
• Cadena de seguridad.

Fuente de Alimentación Eléctrica Integrada:
Permite conexión de dos fuentes:
1. Red / UPS.
2. Baterías (opcionales).

Conexiones de Salida para Alarmas:
• Dos juegos de contactos secos NO / NC. Conexión de Comunicación:
• TCP/IP Modbus.
