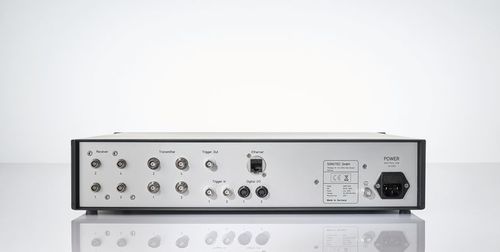

Tester para dispositivos médicos SONO-PR 10

de ultrasonidoscompactodigital

Resumen

• Solución de ensayo ultrasónico acoplada al aire, rentable, para inspección no destructiva
• Diseñada para componentes ligeros y de difícil acoplamiento donde los métodos por contacto no son aplicables
• Permite ensayos sin contacto sin fluidos de acoplamiento
• Rango de frecuencia del sistema hasta 10 MHz (SONO-PR 10)

Sondas ultrasónicas para ensayo sin contacto

• Compatible con sondas air-coupled SONOSCAN CFC / CF

Ventajas

• Entrada económica al ultrasonido acoplado al aire
• Amplio abanico de aplicaciones y materiales
• Configuración flexible para distintos escenarios de prueba
• Sistema sencillo, no automatizado, apto para inspecciones manuales o semimanuales
• Amplio espectro en el rango de ultrasonido acoplado al aire
• Operación posible sin PC mediante panel táctil integrado

Aplicaciones

• Inspección ultrasónica sin contacto para detección de defectos y caracterización de materiales
• Adecuado para espumas, metales, plásticos y materiales cerámicos
• Ensayos de materiales de construcción: ladrillos, paneles compuestos, hormigón y madera
• Inspección de estructuras tipo honeycomb y sándwich con distintos núcleos y capas de cubierta

Componentes / Características clave

• Sondas air-coupled — tecnología piezo-composite SONOTEC con enfoque de elementos para máxima resolución y sensibilidad
• Hasta 4 canales — canales independientes de transmisión y recepción con pulsador de bursts en onda cuadrada configurable y preamplificadores de bajo ruido
• Interfaces — opción de interfaces digitales para ampliar la funcionalidad
• No requiere PC — manejo desde el dispositivo mediante panel táctil integrado

Datos técnicos (resumen)
Datos generales:
Unidad de 19 pulgadas que contiene emisor y receptor ultrasónicos
Temperatura de funcionamiento: 5 °C a 40 °C
Interfaz de configuración: 1 Gbit LAN
Clase de protección: IP20

Convertidor A/D:
Resolución: 14 Bit
Tasa de muestreo: hasta 50 MS/s

Pulser (emisor):
Número de canales: 1 a 4
Altura de pulso: 10 V a 500 V
Rango de frecuencia: 40 kHz a 10 MHz
Tipo: Burst en onda cuadrada (unipolar positivo) hasta 20 pulsos

Receptor:
Número de canales: 1 a 4
Rango de frecuencia: 35 kHz a 15 MHz
Ganancia con preamplificador CFC integrado: 20 dB a 140 dB, incrementos de 0,5 dB
Ganancia con preamplificador externo estándar: 0 dB a 120 dB, incrementos de 0,5 dB
Ruido: 1 nV/√Hz

Interfaces:
Entradas: multi-canal digitales y analógicas
Salidas: multi-canal digitales

Características / Especificaciones

• Factor de forma: unidad transmisor/receptor de 19 pulgadas
• Ancho de banda del sistema: hasta 10 MHz
• Rango frecuencia emisor: 40 kHz – 10 MHz
• Rango frecuencia receptor: 35 kHz – 15 MHz
• Canales: 1–4 (emisión y recepción)
• Voltaje del emisor: 10 V – 500 V
• Ganancia integrada receptor: 20 dB – 140 dB (pasos de 0,5 dB)
• Ganancia con preamplificador externo: 0 dB – 120 dB (pasos de 0,5 dB)
• Ruido del receptor: 1 nV/√Hz
• Interfaz de configuración: 1 Gbit LAN
• Temperatura de funcionamiento: 5 °C a 40 °C
• Clase de protección: IP20
