Módulo de mando PPG-2R-880

de tratamiento de datosde telemonitorizaciónsignos vitales

Resumen

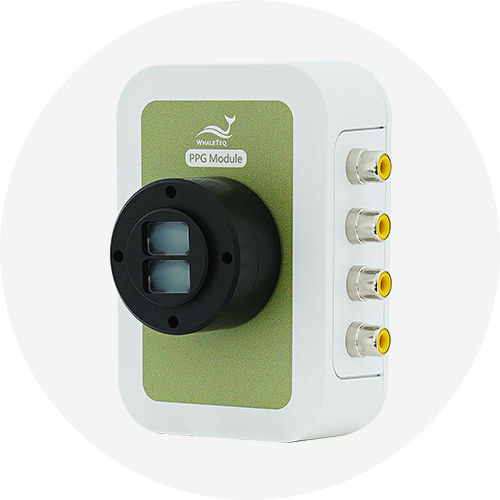

El módulo reflectante SpO2 PPG-2R-880 / PPG-2R-940 es un simulador óptico de doble canal diseñado para I+D, validación y verificación en producción de productos PPG reflectantes para wearables. Se acopla con la consola principal AECG100 o con el simulador multi-signos vitales SECG 5.0 AIO para proporcionar salidas analógicas R e IR destinadas a pruebas de SpO2 y frecuencia cardíaca. El módulo admite personalización de formas de onda, modulación respiratoria, inyección de ruido y pruebas automatizadas para reproducir señales clínicas y verificaciones algorítmicas.

Capacidades clave

• Genera ondas PPG programables y ondas estándar (seno, triángulo, cuadrada) con compensación DC ajustable.
• Simula señales reflectantes analógicas verde/rojo/infrarrojo (admite salidas de tensión verde/rojo/IR).
• Simulación personalizada de curvas R para validar SpO2 e índice de perfusión (PI).
• Salidas simultáneas de ECG y PPG cuando se usa con AECG100; parámetros PWTT ajustables para pruebas de sincronización.
• Generador de ruido con frecuencias seleccionables y opción de ruido blanco para someter a prueba algoritmos de procesamiento de señal.
• Reproducción de datos raw para reproducir trazados clínicos registrados o formas de onda definidas por el usuario.
• SDK disponible para pruebas automatizadas y con scripts, permitiendo la integración en flujos de producción y validación.

Puntos destacados

• Simulación respiratoria con modulación de línea base, amplitud y frecuencia para aproximar señales PPG reflectantes en condiciones reales.
• Establecimiento rápido de la curva R del DUT mediante cálculo de valores DC R/IR e importación en tablas SpO2 para verificación rápida de calidad y coherencia.
• Incluye curvas R de fabricantes principales como referencia de desarrollo y admite carga de curvas R personalizadas para verificación rápida.
• El SDK facilita el desarrollo de programas de prueba automatizados e integración en procesos de fabricación y validación.
• Servicios opcionales de accesorios personalizados y sockets para dedo para alinear LED y PD del DUT y lograr un acoplamiento óptico preciso (opciones de accesorios como servicio de producto).

Documentación y manuales (disponibles)
Se proporciona la hoja de datos y el manual de usuario, incluidas instrucciones de emparejamiento con las consolas principales compatibles.

Características / especificaciones técnicas

• Frecuencia cardiaca (modo prueba SpO2): 10—300 BPM; paso 1 BPM; precisión ±1 BPM.
• Salida referencia DC LED: 100—3000 mV; paso 1 mV.
• Salida referencia AC LED: 0.75—30 mV; paso 0.01 mV.
• Rango PI (AC/DC): 0.025%—30% (depende de niveles AC/DC).
• Longitudes de onda LED: Rojo 660 nm; Infrarrojo 880 nm o 940 nm; precisión ±10 nm.
• Irradiancia roja (100%): 3.55 mW/m²; precisión ±15%.
• Irradiancia infrarroja (100%): 6.65 mW/m²; precisión ±15%.
• Tasa de escaneo LED: 50—40 kHz (Normal/Standalone); 10 kHz (Raw data); precisión de temporización ±5 μs.
• Tasa de muestreo PD: 250 kHz (canal único); precisión de temporización ±5 μs.
• Tiempo de respuesta subida/bajada PD: ~1 μs (varía con la intensidad LED del DUT).
• Rango SpO2: 1%—100%; paso 1%; precisión ±1% más la precisión especificada del DUT (medida con instrumentos de referencia).
• Modo Prueba PPG — Forma de onda: Seno / Triángulo / Cuadrado / PPG (predeterminado: PPG).
• Modo Prueba PPG — BPM: 10—300 BPM (predeterminado 60 BPM); paso 1 BPM.
• Modo Prueba PPG — Frecuencia relacionada con respiración: 0.17—5 Hz; predeterminado 1.00 Hz; paso 0.01 Hz.
• Modo Prueba PPG — Lumen: 50—925 Lux (medido a 5 mm de la película difusora); resolución ~1/3000 del rango completo; precisión ±6%.
• Modo Prueba PPG — Longitudes de onda compatibles: 525 / 660 / 880 / 940 nm (precisión ±10 nm).
• Modo Prueba PPG — Amplitudes SP/DN/DP (AC): 0.75—30.00 mV; paso 0.01 mV; valores por defecto de ejemplo en tablas.
• Modo Prueba PPG — Posiciones temporales SP/DN/DP (Rojo/IR): 0—1000 ms (a 60 BPM); resolución 1 ms; ejemplos por defecto SP 150 ms, DN 360 ms, DP 460 ms.
• Generador de ruido (temporal) — Frecuencias: off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise; amplitud 0.05—2.00 mV; paso 0.05 mV.
• Respiración — Ritmo: 1—150 BrPM; predeterminado 20 BrPM; paso 1 BrPM. Ratio inspiración/espiración: 1:1, 1:2, 1:3, 1:4, 1:5 (predeterminado 1:1).
• Modulación respiratoria — Modulación de baseline/amplitud/frecuencia disponible. Variación baseline respiratoria: R: 1—16%, IR: 1—16%; paso 1%.
• Apnea — Duración: 1—60 s (predeterminado 10 s); ciclo: 1—10 min (predeterminado 1 min).
• Modo Prueba PWTT — Diferencia temporal (PTTp, PTTf): 0—5999 ms (rango disminuye con mayores FC); paso 1 ms; precisión ±1 ms.
• Modos soportados con AECG100: Normal, Standalone, Raw data. El modo Raw data es aplicable con SECG 5.0 AIO.
