Camilla de exploración para ecografía H-SU series

hidráulicade altura variableTrendelenburg

Resumen
Camillas de examen con ajuste de altura hidráulico para funcionamiento independiente de la red eléctrica. Equipadas con cabecero regulable en posiciones positiva y negativa (posición cabeza baja), adecuada para evaluaciones ecográficas de tejidos blandos del cuello. Disponibles en tres acabados de bastidor y dos anchuras. Hidráulica accionada por bomba de pie central; posibilidad de segundo pedal opcional.

Características

• Guías dobles cuadradas de precisión para evitar balanceo y desplazamiento lateral durante el ajuste en altura.
• Hidráulica operada por bomba de pie central; ajuste de altura incluso con pacientes pesados (hasta 200 kg). Palanca de pie adicional opcional para funcionamiento desde ambos lados (accesorio FPH-10).
• Dos segmentos de tapizado (cabecero y superficie principal), cada uno de 64 mm de espesor; cabecero regulable de forma continua hasta +/- 30° y bloqueable mediante mecanismo de varilla de apriete. Cabecero con muelle de gas (KVG) disponible como variante de fábrica.
• Placas de refuerzo en las esquinas del bastidor para mayor estabilidad; mecanismo de altura en acero lacado.
• Traviesas cromadas con pies de nivelación.

Versión estándar incluye

• Pies de nivelación en las traviesas cromadas.

Colores del bastidor (lacado estándar)

• Gris claro (RAL 7035)
• Blanco aluminio (RAL 9006)
• Blanco puro (RAL 9010)

Tapizado

• Fundas en cuero sintético, resistentes al desgarro y a desinfectantes; gama estándar VOWAled Pisa (Vowalon).
• Cuero sintético conductor negro (MEDISTAT) con toma de equipotencial disponible como coste adicional (incluido para mesas de operaciones y multifunción según versión).

Imágenes y colores mostrados

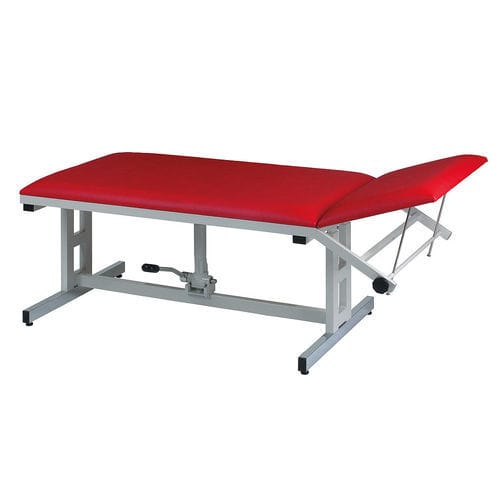

Las fotos muestran el modelo H-SU 1065/Y en varias combinaciones de color. Ejemplos: bastidor RAL 9010 con tapizado rojo; bastidor RAL 7035 con tapizado gris. Accesorios mostrados: porta-rollo (PU-6000), juego de ruedas (LR-125), corte facial (GS-1710) e inserto acolchado (EfGS).

Accesorios y equipamiento adicional (ejemplos)

• FPH-10: Palanca de pie con eje de transmisión para accionar desde ambos lados.
• GS-1710 / EfGS: Corte facial ovalado aprox. 205 x 105 mm e inserto acolchado; no es posible el retrofitting.
• KVG: Regulación del cabecero por muelle de gas como alternativa al mecanismo de varilla; manejo con una mano, no retrofitable.
• Juegos de ruedas Ø75 mm (LR-75) y Ø125 mm (LR-125); sistema de ruedas con bloqueo central LR/Z-125 (dobles Ø125 mm) con varillas de bloqueo centrales y pedales diagonales.
• Rails estándar (pares) en acero CrNi en longitudes aprox. 400 / 600 / 1000 / 1400 mm para montaje en el bastidor del tapizado (no retrofitable).
• Porta-rollos PU-6000 (650 mm) y PE-8000 (800 mm), cromados, montados bajo el respaldo de la cabeza.
• Otros accesorios (extracto): soporte de suero, protección de borde/impacto, ayudas de posicionamiento, base móvil sobre ruedas, cinturones para pacientes, protectores laterales extraíbles o abatibles, ajuste posición de choque/Trendelenburg, anillas protectoras de pared en las cuatro esquinas.

Detalles técnicos (ejemplos)
Anchura 650 mm:
Números de artículo: H-SU 1065/Y | H-SU 2065/Y | H-SU 3065/Y
Bastidor: Lacado / Cromado / Acero inoxidable
Longitud (cabecero / superficie): 1.900 mm — 500 / 1.400 mm
Anchura: 650 mm
Ajuste de altura: 650 - 850 mm (hidráulico)
Segmentos de tapizado: 2
Espesor del tapizado: 64 mm
Ajuste del cabecero: +/- 30° (varillas de apriete)
Capacidad de carga: 200 kg

Anchura 800 mm:
Números de artículo: H-SU 1080/Y | H-SU 2080/Y | H-SU 3080/Y
Bastidor: Lacado / Cromado / Acero inoxidable
Longitud (cabecero / superficie): 1.900 mm — 500 / 1.400 mm
Anchura: 800 mm
Ajuste de altura: 650 - 850 mm (hidráulico)
Segmentos de tapizado: 2
Espesor del tapizado: 64 mm
Ajuste del cabecero: +/- 30° (varillas de apriete)
Capacidad de carga: 200 kg

Características / especificaciones técnicas

• Serie: H-SU (variantes por anchura y acabado del bastidor).
• Ajuste de altura: Hidráulico, 650 - 850 mm (operado por bomba de pie).
• Anchuras disponibles: 650 mm y 800 mm.
• Longitud total: 1.900 mm (cabecero 500 mm / superficie 1.400 mm).
• Segmentos: 2, espesor 64 mm cada uno.
• Cabecero: ajuste continuo +/- 30°; opción muelle de gas (KVG).
• Capacidad de carga: 200 kg.
