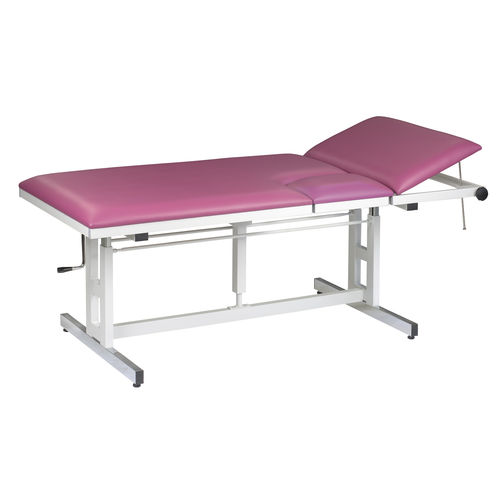

Camilla de exploración de cardiología H-EKA series

para ecografíapara ecocardiografíamanual

Resumen
La mesa de ecocardiografía H-EKA con ajuste de altura manual por manivela está pensada para exploraciones que requieren cambios de altura ocasionales o independencia de la alimentación eléctrica. El ajuste se realiza mediante una manivela en el extremo de los pies que puede guardarse bajo la superficie. La tapa incorpora huecos para ecografía adaptados a transductores cardíacos. Acabados de bastidor: lacado o cromado; anchuras disponibles: 650 mm y 800 mm.

Características

• Guías dobles cuadradas de precisión para evitar balanceos y desplazamientos laterales durante el ajuste de altura.
• Reductor sin mantenimiento con relación de transmisión i = 10 mm/vuelta para un accionamiento suave, incluso con pacientes de hasta 200 kg.
• Anchuras y números de artículo disponibles:
  • 650 mm — Art. H-EKA 1065/H (lacado) y H-EKA 2065/H (cromado)
  • 800 mm — Art. H-EKA 1080/H (lacado) y H-EKA 2080/H (cromado)
• Tamaños de la abertura de eco según anchura:
  • 650 mm — corte de eco 315 x 250 mm (L x A)
  • 800 mm — corte de eco 405 x 300 mm (L x A)
• Placas de refuerzo en las esquinas del bastidor para mayor estabilidad.
• Mecanismo de ajuste y perfiles del bastidor en acero pintado; algunas referencias disponibles cromadas.
• Tres segmentos de tapizado (reposacabezas, superficie principal, inserto extraíble) de 64 mm de espesor cada uno.
• Barras transversales cromadas en la base plana con pies niveladores para mayor resistencia frente a agresiones externas.
• Reposacabezas ajustable de forma continua hasta +40°, bloqueado por una maneta y mecanismo de varilla de cierre.

Versión estándar - incluido

• Inserto tapizado extraíble (deslizante) para cerrar la abertura de eco.
• Pies niveladores en las barras transversales cromadas.

Colores del bastidor

• Gris claro (RAL 7035)
• Aluminio blanco (RAL 9006)
• Blanco puro (RAL 9010)

Tapicería
Los recubrimientos de cuero sintético son resistentes al desgarro, duraderos, resistentes a desinfectantes y fáciles de limpiar. Selección estándar de gamas sintéticas (p. ej. VOWAled Pisa). Revestimiento conductor negro (MEDISTAT) con toma de equipotencialidad en el bastidor disponible como opción.

Ficha técnica — Anchura de mesa 650 mm
Artículo: H-EKA 1065/H / H-EKA 2065/H
Bastidor: Lacado (H-EKA 1065/H) / Cromado (H-EKA 2065/H)
Longitud (reposacabezas / superficie): 1.900 mm — 500 / 1.400 mm
Anchura: 650 mm
Ajuste de altura: 650 - 850 mm (manivela)
Segmentos de tapizado: 3 secciones
Grosor de tapizado: 64 mm
Ajuste del cabezal: +40° (varillas de bloqueo)
Abertura de eco: 315 x 250 mm (L x A)
Capacidad de carga: 200 kg

Ficha técnica — Anchura de mesa 800 mm
Artículo: H-EKA 1080/H / H-EKA 2080/H
Bastidor: Lacado (H-EKA 1080/H) / Cromado (H-EKA 2080/H)
Longitud (reposacabezas / superficie): 1.900 mm — 500 / 1.400 mm
Anchura: 800 mm
Ajuste de altura: 650 - 850 mm (manivela)
Segmentos de tapizado: 3 secciones
Grosor de tapizado: 64 mm
Ajuste del cabezal: +40° (varillas de bloqueo)
Abertura de eco: 405 x 300 mm (L x A)
Capacidad de carga: 200 kg

Accesorios y opciones adicionales (selección)

• Inserto tapizado abatible (EKA-AA) — opción fija para mesas de 800 mm (no retrofitable).
• Corte facial (oval) con inserto tapizado para cierre (aprox. 205 x 105 mm / 200 x 100 mm).
• Ajuste del reposacabezas por muelle de gas (opción) para manejo con una mano (no retrofitable).
• Conjuntos de ruedas: LR-75 (Ø 75 mm), LR-125 (Ø 125 mm); sistema de bloqueo central LR/Z-125 (Ø 125 mm) con pedales diagonales (no retrofitable).
• Portarollos para 650 mm (P-2065/A) y 800 mm (P-2080/A).
• Otros accesorios: protección de bordes, soportes para infusión, ayudas de posicionamiento, dispositivos móviles, cinturones para pacientes, rieles quirúrgicos, empuñaduras de empuje, barandillas laterales abatibles/extraíbles, anillas deflectoras para paredes.

Especificaciones técnicas

• Familia de producto: mesas H-EKA con ajuste de altura manual (manivela)
• Anchuras disponibles: 650 mm y 800 mm
• Rango de ajuste en altura: 650 - 850 mm (manivela)
• Capacidad de carga: 200 kg
• Tapicería: 3 segmentos, 64 mm de grosor cada uno
• Ajuste del reposacabezas: continuo hasta +40°, varilla de bloqueo (estándar) o muelle de gas (opción)
• Tamaños de abertura de eco: 315 x 250 mm (650 mm) / 405 x 300 mm (800 mm)
• Acabados del bastidor: lacado o cromado (barras transversales cromadas con pies niveladores)
• Transmisión: reductor sin mantenimiento, i = 10 mm/vuelta
