Dispositivo de control de cámara de teleconsulta AK1

de telemedicinade vigilanciamédico

Descripción del producto

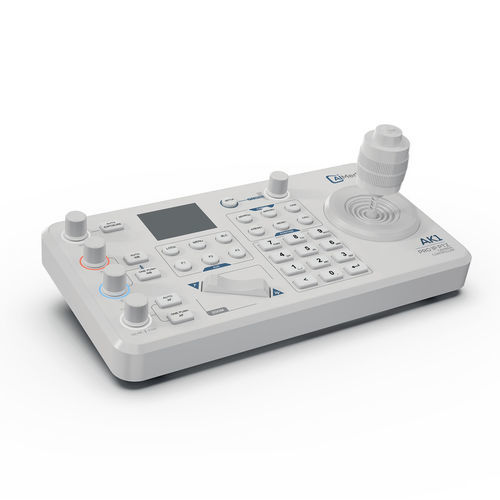

El controlador de cámara PTZ AK1 de AIMEDIK es una unidad de control profesional para operar cámaras PTZ por IP y mediante interfaces serie. Soporta control multiprotocolo (ONVIF, VISCA, VISCA‑Over‑IP, Pelco P&D) y permite gestionar centralizadamente hasta 255 cámaras IP en una única red. Su carcasa metálica compacta integra una pantalla LCD de 2,2 pulgadas, un joystick y controles táctiles para una operación precisa en directo.

Principales características

• Control multiprotocolo mediante IP / RS-422 / RS-485 / RS-232
• Protocolos compatibles: VISCA, VISCA‑Over‑IP, ONVIF, PELCO‑P & PELCO‑D
• Control de hasta 255 cámaras IP en una red
• 3 teclas de llamada rápida para cámaras o 3 teclas asignables por el usuario
• Ajuste rápido de exposición, obturador, iris, ganancia, balance de blancos, enfoque, velocidad de paneo/inclinación y velocidad de zoom
• Control del zoom con sensación táctil mediante rocker/wippe profesional y joystick para PTZ
• Búsqueda automática de cámaras IP en la red y asignación de direcciones simplificada
• Iluminación multicolor en teclas para indicar función y estado
• Salida Tally GPIO para señalizar la cámara actualmente controlada
• Carcasa metálica con pantalla LCD de 2,2 pulgadas, joystick y 5 botones de rotación
• Admite alimentación PoE y 12V DC

Diagrama de conexión
Proporciona múltiples interfaces de control: RS-232, RS-422, RS-485 e IP (RJ45). El controlador puede conectarse y gestionar varias cámaras, con hasta 255 dispositivos direccionables en la red.

Campos de aplicación
El AK1 es adecuado para producción de eventos en vivo, entornos educativos, AV corporativo, entrevistas, conciertos, teleconsulta sanitaria y otros escenarios que requieran control PTZ remoto fiable.

Especificaciones (resumen)
CONEXIONES | Interfaces: IP (RJ45), RS-232, RS-485/RS-422
Protocolo de control | Protocolo IP: ONVIF, VISCA Over IP; Protocolo serie: PELCO-D, PELCO-P, VISCA
INTERFACES DE USUARIO | Baud serie: 2400, 4800, 9600, 19200, 38400 bps; Pantalla: LCD 2,2 pulgadas; Joystick: Pan/Tilt/Zoom; Accesos directos cámara: 3 canales; Teclado: teclas asignables ×3, Bloqueo ×1, Menú ×1, BLC ×1, Botones rotación ×5, Rocker ×1, Wippe ×1; Dirección cámara: hasta 255; Presets: hasta 255
ALIMENTACIÓN | Alimentación: PoE / 12V DC; Consumo: PoE: 5W, DC: 5W
ENTORNO | Temperatura de funcionamiento: -20°C ~ 60°C; Temperatura de almacenamiento: -40°C ~ 80°C
DIMENSIONES | Dimensiones (L×W×D): 270mm × 145mm × 29.5mm / 270mm × 145mm × 106.6mm (con joystick); Peso: 1181 g

características / especificaciones técnicas

• Model: AK1
• Brand: AIMEDIK
• Interfaces: IP (RJ45), RS-232, RS-485 / RS-422
• Protocolos de control: ONVIF, VISCA Over IP, PELCO-D, PELCO-P, VISCA
• Máx. cámaras en red: hasta 255 cámaras IP
• Baud rates serie: 2400, 4800, 9600, 19200, 38400 bps
• Pantalla: LCD 2,2 pulgadas
• Joystick: Pan/Tilt/Zoom
• Atajos de cámara: 3 canales (3 teclas de llamada rápida / asignables)
• Teclado / botones: teclas asignables ×3, Bloqueo ×1, Menú ×1, BLC ×1, Botones rotación ×5, Rocker ×1, Wippe ×1
• Rango de direcciones de cámara: hasta 255
• Posiciones preestablecidas: hasta 255
• Alimentación: PoE o 12V DC
• Consumo: 5W (PoE), 5W (DC)
• Temperatura de funcionamiento: -20°C a 60°C
• Temperatura de almacenamiento: -40°C a 80°C
• Dimensiones: 270mm × 145mm × 29,5mm; 270mm × 145mm × 106,6mm (con joystick)
• Peso: 1181 g
