Conector antivibración SF series

para bomba de vacíopara compresorflexible

Detalle del producto

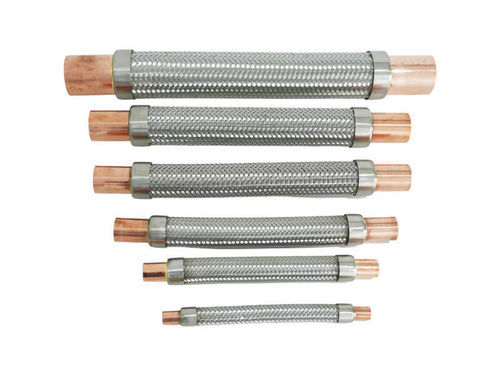

El absorbedor de vibraciones consta de una manguera interior corrugada de acero inoxidable, una capa externa de refuerzo trenzado en acero inoxidable y conexiones finales metálicas. Esta construcción flexible permite compensar movimientos limitados durante el arranque del equipo y su funcionamiento, manteniendo la conexión con la tubería. Está diseñado para instalarse entre compresores, bombas de vacío u otros equipos que generen vibración y sistemas de tubería rígida.

Especificaciones

• Manguera corrugada: acero inoxidable SUS 316L
• Refuerzo trenzado: acero inoxidable SUS 304
• Extremos de tubo de conexión: cobre TP2 (para soldadura fuerte)
• Proporciona flexibilidad y amortiguación de vibraciones
• Alta resistencia a la presión apta para aplicaciones en tuberías
• Reduce la transmisión de vibraciones y ruido
• Protege tuberías rígidas y componentes conectados frente a tensiones mecánicas cíclicas
• Extremos de tubo en cobre TP2 que facilitan la unión por soldadura fuerte
• Apto para conexiones de succión y descarga de compresores
• Materiales alternativos y configuraciones de conexión disponibles a petición

Modelos
Modelo | Tamaño (inch) | Tamaño (mm) | Presión de trabajo (psig) | Presión de rotura (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

Características técnicas

• Material de la manguera interior corrugada: acero inoxidable SUS 316L
• Refuerzo exterior trenzado: acero inoxidable SUS 304
• Extremos de tubo de conexión: cobre TP2 (para soldadura fuerte)
• Diseñado para absorber vibraciones y reducir la transmisión de ruido a las tuberías rígidas
• Protege los componentes conectados frente a esfuerzos mecánicos repetidos
• Adecuado para conexiones de succión y descarga de compresores
• Las presiones de trabajo y de rotura varían según el modelo (ver tabla Modelos)
• Varias tallas de modelo disponibles (SF-1A a SF-13)
• Materiales alternativos y configuraciones de conexión disponibles a petición
