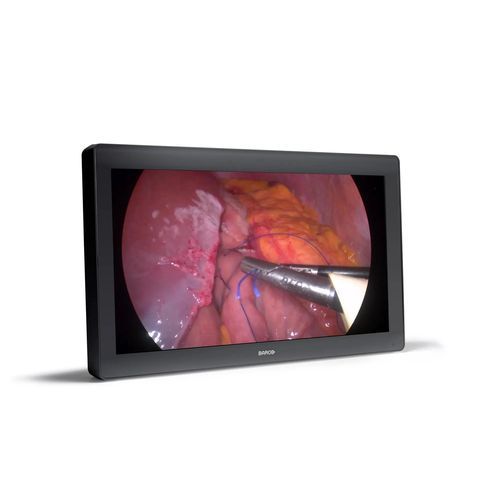

Monitor médico MDFC-8232 3xB

quirúrgicopara sala de operacionespara endoscopia

Descripción breve

• Monitor quirúrgico junto al paciente de 31,1" para imagen 2D/3D en endoscopia y microscopía — MDFC-8232 3xB (4K/UHD, 3D).

Características clave

• Diseñado para cámaras endoscópicas 3D UHD / FHD; compatible con espacios de color BT.2020 & BT.709
• E/S configurable: 12G-SDI / HDMI / DisplayPort / 3G-SDI
• Kit ergonómico con protector ocular 3D reemplazable y armazón ligero para visualización multiusuario
• Frontal de vidrio de grado médico, resistente a arañazos y fácil de desinfectar; tapa de conector bloqueable y encastrable
• Procesado de vídeo de latencia casi nula optimizado para la coordinación mano-ojo
• Amplio gamut de color con calibración avanzada (ITU-709, DCI-P3, BT.2020)

Descripción

• Monitor cercano al paciente de 31 pulgadas destinado a entornos quirúrgicos modernos donde se requiere reproducción cromática precisa e imágenes de baja latencia.
• Procesado de vídeo propietario y calibración avanzada combinados con una pantalla de amplio gamut proporcionan alta precisión de color e imágenes detalladas con artefactos mínimos. En modo 2D, la resolución equivale a cuatro veces FHD para una representación UHD detallada de la anatomía del paciente.
• En modo 3D, el kit ergonómico suministrado (armazón + protector ocular 3D reemplazable) permite que varios usuarios visualicen el mismo contenido FHD con percepción de profundidad consistente en distintos ángulos y distancias.
• Disponible en DP/HDMI (MDFC-8232 3HB) o DP/SDI (MDFC-8232 3SB); compatible con formatos de vídeo 2D y 3D comunes en microscopios y sistemas laparoscópicos.
• La frontal de vidrio reduce reflejos y es fácil de limpiar y desinfectar; el montaje VESA-100 admite brazos quirúrgicos y potencias de resorte.
• La variante MDFC-8232 3HB está optimizada para imágenes en movimiento y vídeo; soporte limitado para formatos entrelazados estáticos. Para soporte completo de entrelazado se recomiendan variantes 12G — consulte la guía del usuario para tiempos soportados.
• Carcasa blanca disponible bajo demanda.

Funciones (nivel alto)

• Procesado de vídeo optimizado para baja latencia y reducción de ruido
• Picture-in-Picture, Picture-by-Picture, espejo de imagen y rotación
• Modo failover y clonación de pantalla en salida DVI (2D: clon de pantalla; 3D: selección OSD vista I/D)
• Entrada FHD escalada a UHD; acepta señales legacy
• Salida de alimentación DC y cubierta de cable

Especificaciones
Tecnología de pantalla: TFT AM LCD / tecnología IPS-PRO / retroiluminación LED
Tamaño activo (diagonal): 789 mm (31,1")
Tamaño activo (H x V): 698 x 368 mm
Relación de aspecto: 17:9 / 16:9
Resolución: 4K / 2K (4096 x 2160) / UHD (3840 x 2160)
Pitch de píxel: 0,1704 mm
Soporte de color: 1.073 millones (10-bit)
Gamut de color: Nativo: 92% DCI-P3 / 105% Adobe
Calibración de color: ITU-709, DCI-P3, BT.2020, BT.709
Ángulo de visión: 178° Hor. / 178° Vert.
Luminancia: Máx: 450 cd/m² (typ.); Espacio de color nativo: 390 cd/m² valor calibrado por defecto; @6500K: 360 cd/m² valor calibrado por defecto
Relación de contraste: 1300:1 (typ.)
Tiempo de respuesta (T on + T off): 20 ms (typ.)
Punto blanco: Nativo: 7200K; Calibrado: 5600K, 6500K, 9300K
Curva gamma: 1.8, Video, 2.2, 2.4, DICOM
Distancia de visión 3D: Óptima: 1500 mm; Mínima: 686 mm
Ángulo de visión vertical: @ Distancia mínima: 15° Arriba/Abajo; @ Distancia óptima: 8,0° Arriba/Abajo (crosstalk < 7%)
Tipo de lente: Polarización circular: ojo izquierdo arriba
Teclado: Teclado táctil capacitivo 7 teclas con interruptor membrana activable/desactivable
Entradas de vídeo (alto nivel): Entradas 2D incluyen múltiples configuraciones DisplayPort, 12G-SDI (3840 x 2160 @60Hz, solo 3SB), HDMI 2.0 (3840 x 2160 @60Hz, solo 3HB), DVI para entrada FHD (escalada a 4K). Entradas 3D incluyen configuraciones dual DP/SDI/HDMI y 2x 3G-SDI (dual stream) para FHD.
Salidas de vídeo: 2x 3G-SDI (bucle de entrada 3G-SDI); 1x DVI (clon de pantalla 4K - downscale a 1080i/1080p)
Soporte multi-imagen: (solo 2D) Picture-in-Picture, espejo de imagen y rotación, modo failover, clon de pantalla en DVI, entrada FHD escalada a UHD
Control remoto: Puerto USB Tipo B para descarga de firmware & protocolo de control
Fuente de alimentación externa: Entrada AC: 100 – 240 VAC / 47-63 Hz conmutación automática; Salida DC: +24 VDC / 10 A
Salida de alimentación DC: Conector DC: +5V / 2A (también disponible en puertos DVI, DP y USB)
Consumo: Máximo: 168W (Max) / 24V ± 10% ; Apagado: ~1W
Dimensiones (An x Al x Pr): 778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
Peso neto: MDFC-8232 3Hx = 14.4 kg ; MDFC-8232 3Sx = 14.7 kg
Peso neto embalado: 20 kg
Estándar de montaje: VESA 100x100 & 200x100 mm
Temperatura de funcionamiento: 0° C ~ 35° C
Temperatura de almacenamiento: -20° C ~ 60° C
Humedad de funcionamiento: 10% ~ 90% R.H.
Humedad de almacenamiento: 5% ~ 90% R.H.
Certificaciones y conformidad: ANSI/AAMI ES60601-1:2005/(R)2012; CSA CAN/CSA-C22.2 NO. 60601-1:14; IEC 60601-1 Edición 3.1 (2012); IEC 60601-1-2 (2014); FCC CFR 47 Part 15 Subpart B; GB17625.1-2012; GB4943.1-2011; GB/T9254-2008; CE, c-UL-us, DEMKO, CCC. Certificaciones: IP20 (IP45 solo en el lado frontal). Cumplimiento medioambiental: ROHS-3, REACH, WEEE.

Especificaciones técnicas

• Modelo: MDFC-8232 3xB
• Pantalla: 31,1" (789 mm), 4K / UHD (3840 x 2160) o 4096 x 2160
• Soporte de color: 10-bit (1.073 millones)
• Gamut de color: 92% DCI-P3 (nativo) / 105% Adobe
• Luminancia (máx): 450 cd/m² (typ.)
• Relación de contraste: 1300:1 (typ.)
• E/S vídeo: DisplayPort, HDMI2.0 (3HB), 12G-SDI (3SB), 3G-SDI, DVI
• Alimentación: Fuente externa 100–240 VAC; Salida DC +24 VDC / 10 A
• Dimensiones (An×Al×Pr): 778 × 473 × 93 mm
• Peso neto: ~14.4–14.7 kg
• Garantía: 3 años
