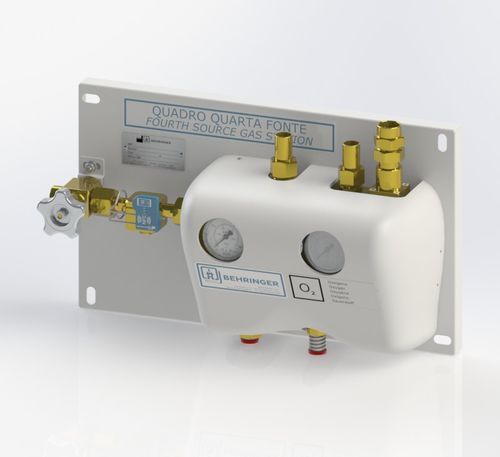

Cuadro de distribución de emergencia, 4ª fuente, para gases medicinales, utilizado como entrada de emergencia para alimentar la línea en caso de emergencia; para ser instalado fuera de la unidad de control y conveniente para vehículos; equipado con una válvula de purga de rampa; compuesto por una línea de reducción de doble cabezal, garantiza la continuidad del suministro con alta estabilidad de presión; El cuadro se completa con una placa de acero con recubrimiento en polvo y una cubierta de policarbonato blanco, ligera y práctica de instalar.
N.1 Reductor de alta presión 451 en latón y regulador de presión con taco roscado de acero inoxidable.
N.1 Reductor de baja presión 451 en latón y regulador de presión con taco roscado de acero inoxidable.
N.1 2 válvulas de alivio de sobrepresión incorporadas en los reductores.
N.1 entrada específica en función del gas utilizado.
N.1 válvula de purga de alta presión con escape transportable.
N.1 Salida con racor para tubo soldado Ø22 mm.
N.1 Válvula de cierre para Alta Presión en latón.
N.1 Válvula de cierre de baja presión para mantenimiento.
N.1Válvula antirretorno de latón.
N.1 Manómetro de alta presión, escala 0-315 bar, clase 2.5.
N.1 Manómetro de baja presión, escala 0-16 bar, clase 2.5.
N.1 Filtro de bronce sinterizado (grado de filtración <100 μm) en la entrada (en acero inoxidable para N2O).
Resortes de acero inoxidable.
Membranas PEROX EPDM.
Asiento de NYLON para O2, TEFLON para otros gases.
Junta tórica en EPDM PEROX.
Sellos de NYLON.
Revestimiento de policarbonato blanco.
Placa de fijación de metal con recubrimiento de polvo.
