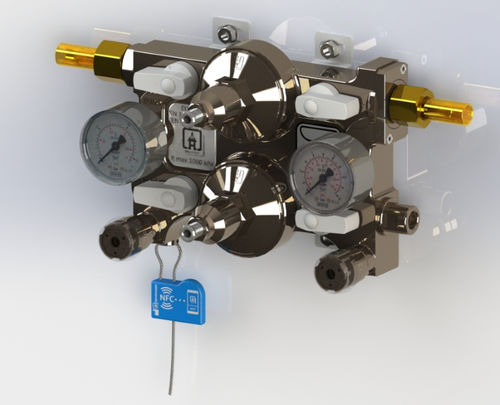

El grupo de 2ª etapa está fabricado en latón fundido CW614N niquelado químicamente; el aparato dispone de un manómetro que indica la presión aguas arriba de los reductores y otro manómetro que indica la presión de funcionamiento; también hay un racor G 1/4" F R que puede utilizarse para instalar cualquier tipo de accesorio.Todos los asientos de las válvulas y los manómetros están provistos de válvulas de retención para evitar fugas de gas durante el mantenimiento; las conexiones de entrada y salida son de dos tipos a elección del cliente: para tubo soldado de Ø 12 mm con tuerca de 1/2 "F o con extremo directo (abrazadera de tubo) G 1/2" F para tubo soldado de 12 mm. El aparato dispone también de un bloque para la desconexión física.
N.Un cuerpo regulador de latón fundido CW614N niquelado químicamente.
N.Una conexión de entrada de tubo de Ø12 mm para soldar/extremo directo (abrazadera de tubo) G 1/2" F para tubo de 12 mm para soldar
N.Una conexión de salida de tubo de Ø12 mm soldada / extremo directo (abrazadera de tubo) G 1/2" F para tubo de 12 mm soldada
N.Un filtro de acero inoxidable.
N.Dos válvulas de corte antes de cada regulador con válvulas de retención.
N.Dos válvulas de corte aguas abajo de cada regulador con válvulas de retención.
N.Una toma de emergencia específica para el gas.
N.Un bloque para la desconexión física.
N.Un manómetro que muestre la presión del sistema, rango 0-16 bar, clase 2.5.
N.Un manómetro que mida la presión de salida, rango 0-16 bar, clase 2.5.
N.Un racor G 1/4" F R para instalar un transductor de presión.
Muelles de acero inoxidable.
Membrana de VITON o NBR.
Anillo de asiento del regulador VULKOLLAN.
EN ISO 10524-2 | EN ISO 7396-1 | NF S 90-116 | EN ISO 15001
---
