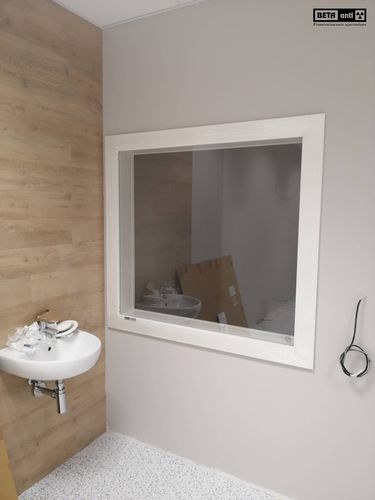

Ventana de protección radiológica SN

fija

El uso de un tamaño adecuado del cristal protector proporciona el ángulo de visión y la observación correctos de la sala de rayos X. El inserto de plomo contenido en el marco actúa como conector entre el cristal protector y la pared, garantizando así una protección radiológica adecuada. La construcción de aluminio, los materiales utilizados y la posibilidad de elegir el color del marco permiten la conexión con cualquier disposición del laboratorio de rayos X. Los cristales de protección se fabrican a medida (modulares), de serie con un equivalente de Pb de 2,0 mm (también 2,5 mm Pb, 3,0 mm Pb). Preparación del orificio en la pared - ejemplo Las dimensiones internas son las dimensiones del agujero acabado en la pared. L = longitud H = altura P = espesor final de la pared (especificar en el pedido) Cómo medir Medimos el cristal que hay que montar. Ejemplo: el cristal mide 1200x800 mm. La medida interior del agujero debe ser 20 mm mayor que la medida del cristal. L = 1220 mm H = 820 mm P = grosor exacto de la pared Información adicional Las paredes alrededor del orificio de montaje deben estar acabadas. Las dimensiones del marco para el ejemplo anterior son: 1364x964 mm. Es importante elegir con precisión la posición y el formato de la ventana para que el acristalamiento garantice la máxima visibilidad. En algunos casos, especifique no sólo el formato y la ubicación de la ventana, sino también la altura: base - cristal - suelo, teniendo en cuenta que el operario trabajará tanto de pie como sentado.
