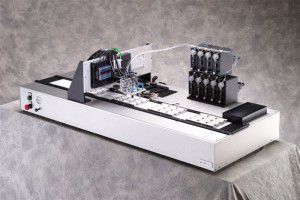

El transportador Sistema de dispensación CDS1010 opera mediante la colocación de piezas sobre un transportador en el que se colocan automáticamente en los dispensadores BioDot. Las piezas terminadas se envían a un área de descarga en el transportador. Las posiciones de los dispensadores 'son programables en los ejes Y y Z.
Descripción del Producto
Características del producto
El flujo a través de dispositivos / dispensación gota
En la caída de distribución de aplicaciones, las piezas se cargan en palets a medida para el control de posicionamiento
Cada paleta tiene guías de referencia que se utilizan para sujetar la pieza en alineación durante el proceso de dispensación
Múltiples dispositivos se dispensan en forma simultánea
Sensores de presencia de la gota también se pueden incorporar con marca de tinta rechazar piezas
Lateral Flow / Línea de dispensación
Para la línea de distribución del transportador funciona en modo continuo
Un sensor óptico detecta cuando un sustrato está en la posición para dispensar y desencadena los dispensadores para disparar
Un sistema de guía coloca el sustrato en los dispensadores para la alineación en el eje Y
Especificaciones generales
Transportadores velocidad
Hasta 20 cm por segundo
Plataforma Movimiento
X-Movimiento: Transportadores controlado
Y-Movimiento: Motor paso a paso
Z-Movimiento: Motor paso a paso
De control de programación
Dimensiones
137 x 56 x 61 cm (54 x 22 x 24 pulgadas)
requerimientos de energía
110/220 VAC; 50-60 Hz
