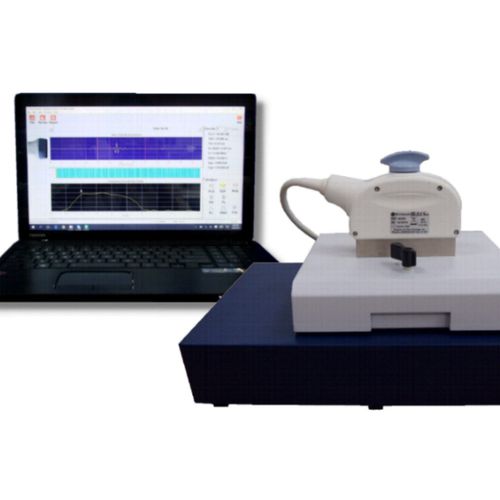

Analizador para sondas de ecografía ProCheck SC5

de mesa

Introducción a ProCheck SC5 UTAS El sistema de análisis de transductores de ultrasonido Broadsound ProCheck SC5JJI (UTAS) es un instrumento de medición especializado para la investigación, el diseño, la fabricación, las pruebas recurrentes y la reparación de transductores acústicos. Sus características son las siguientes: A)Aplicaciones de análisis que implican las siguientes cinco mediciones: 1.Medición de la capacidad 2.Medición de la sensibilidad del bucle característico axial SLC 3.Medición de las características intrínsecas 4.Medición de la diafonía de la transmisión con una señal de forma de onda impulsora óptima B(t) 5.Medición del eco con una señal de forma de onda de impulso óptima £(t) B)B(t) Aplicaciones del generador / receptor (aplicaciones) C)Aplicaciones de Puente / Receptor (aplicaciones) D)Configuración del producto E) Programa informático "Innovador F)Cumplimiento A) Aplicaciones de análisis (aplicaciones) Las aplicaciones de análisis de ProCheck SC5 UTAS implican cinco mediciones; por favor, consulte el archivo adjunto "2018-09-29_Broadsound ProCheck SC5 UTAS_Analysis Apps.pdf" para obtener más detalles, y cuyo resumen se enumera a continuación: 1.Medición de la capacidad La capacitancia total del TC de cada canal/elemento incluyendo la capacitancia del elemento transductor, la capacitancia del cable coaxial y la capacitancia de los CI de HVSW (interruptor de alto voltaje) si existiera se mide a baja frecuencia < 30 kHz. 2.Medición de la sensibilidad del bucle característico axial SLC 2.1 Se mide la curva de sensibilidad característica del bucle $lc a lo largo de la distancia axial L; la curva indica el foco de elevación y la divergencia en la zona de campo lejano del haz acústico que se determinan por la membrana acústica/lente acústica.
