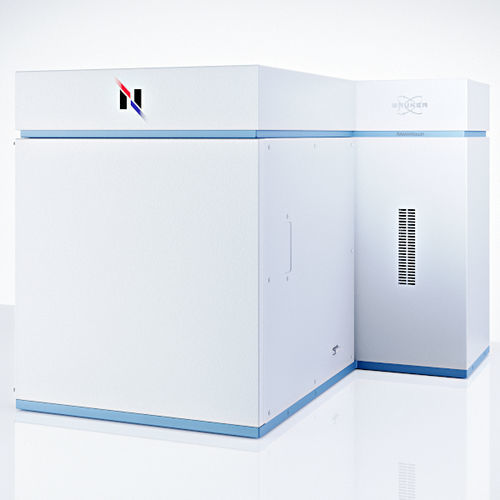

Microscopio Raman RAMANtouch

para las ciencias de la vidapara la biotecnologíapara la investigación

Descripción del producto: El RAMANtouch es un microscopio Raman confocal avanzado que proporciona la imagen Raman de alta calidad más rápida del mundo utilizando tecnología de escaneo láser patentada. Aspectos destacados: - La tecnología de Nanophoton utiliza iluminación láser en forma de línea y un CCD bidimensional para capturar 400 espectros en una sola exposición. - El escaneo láser a través de escáneres de galvanómetro permite una imagen Raman rápida y precisa de cientos de miles de píxeles en minutos, sin necesidad de EMCCD. Características clave: - Imágenes Raman de ultra alta velocidad - Alta resolución espectral y espacial - Hardware completamente automatizado - Análisis potente para imágenes Raman 2D/3D - Auto-calibración y auto-alineación Escaneo láser a través de galvanómetros: - Método de escaneo innovador que utiliza un espejo galvanométrico que permite que el haz láser escanee bajo el objetivo sin mover la platina de la muestra. - El haz láser incide perpendicularmente al plano de observación, permitiendo modos de medición especiales: - Escaneo de línea láser: Alta resolución espectral y espacial a máxima velocidad y precisión. - Escaneo de puntos: Imágenes de vista rápida midiendo solo áreas con contraste espectral Raman. - Medición AreaFlash: Ilumina la línea láser Raman a través del campo de visión para crear un espectro promedio del área completa para mediciones ultra rápidas. Modos de medición: - Modo de línea láser: - Imágenes Raman ultra rápidas por iluminación en línea - Línea láser homogénea y sin deformaciones en todo el campo de visión - No se necesita emCCD - Modo de punto láser: - Punto de enfoque perfecto incluso en el borde del campo de visión - Cientos de veces más rápido que una platina motorizada - Precisión de posicionamiento de hasta 10 nm Imágenes Raman 3D: - Las ópticas confocales permiten un análisis Raman no destructivo dentro de una muestra, permitiendo imágenes Raman 3D de muestras transparentes. - La iluminación en línea y la platina de alta precisión proporcionan una velocidad y calidad incomparables para la imagen 3D, revelando la estructura interna y la distribución de componentes. - Ejemplo: Raman detecta dentro de una fibra transparente (Muestra: Revestimiento PE bicomponente y fibra central PET, Tiempo de adquisición: 20~30 min, Puntos amarillos: TiO2). Beneficios: - La imagen Raman de perfil de profundidad en el plano XZ permite un análisis no destructivo, como el examen de películas multicapa. - El objetivo de inmersión en aceite mejora la resolución espacial, detectando capas ultra delgadas tan finas como 250 nm. - La microscopía Raman proporciona información esencial sobre la identificación de compuestos orgánicos/inorgánicos y el polimorfismo cristalino, con resolución espacial submicrométrica y capacidad para analizar muestras en ambientes acuosos. Aplicaciones: - Investigación y fabricación de baterías: Evaluación de la estabilidad de los electrodos y la efectividad del aglutinante para la optimización del rendimiento. - Silicio y semiconductores: Detección de defectos, optimización de fabricación y mejora del rendimiento. - Ciencias de la vida: Diagnóstico de enfermedades, estudio de biomoléculas, comprensión de procesos celulares y análisis estructural de muestras biológicas. - Productos farmacéuticos: Monitoreo de formulaciones, evaluación de la calidad del producto y análisis de la distribución de ingredientes. - Minerales e inorgánicos: Estructura cristalina, identificación de fases, composición y análisis de defectos. - Materiales de nano carbono: Análisis de calidad de grafeno, caracterización de nanotubos de carbono para electrónica. - Polímeros y plásticos: Análisis y caracterización de materiales, grado de curado y evaluación de la distribución de resinas. - Alimentos y bebidas: Control de calidad, detección de contaminantes, análisis de nutrientes y comprensión de la composición de los alimentos. Testimonios: - Dr. Yong-Woon Lim, Samsung Display, Corea: RAMANtouch permite un análisis de defectos en tiempo real en la producción de pantallas, permitiendo una identificación precisa de defectos y una mejora proactiva de procesos. - Profesor Dr. Yong-Moon Lee, Universidad Nacional de Chungbuk, Corea: RAMANtouch ofrece mapeo de gran área y control preciso de potencia, facilitando la investigación avanzada en muestras biológicas y farmacéuticas. Especificaciones: - Resolución espacial: 350 nm en X, 500 nm en Y; 1 µm en Z - Lentes de objetivo: 5x, 10x, 20x, 50x, 100x - Resolución espectral: <0.9 cm⁻¹ (depende de la rejilla, hasta 3 rejillas disponibles) - Detalles de la platina: Platina motorizada XYZ 30 × 30 × 35 mm - Calibración: Auto-calibración basada en lámpara estándar y muestra - Alineación: Auto-alineación del camino óptico - Seguridad láser: Puerta de seguridad láser de clase I con interbloqueo
