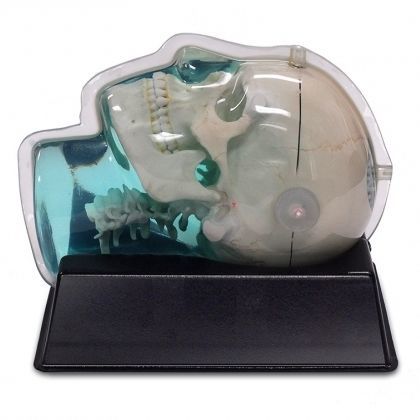

Fantoma de prueba para radiocirugía 603-GS

para IRMde cráneo

El modelo CIRS 603-GS se diseñó para evaluar la distorsión de imágenes de RM en la planificación de radiocirugía estereotáctica. También es una herramienta útil para verificar la fusión de imágenes y los algoritmos de registro de imágenes deformables utilizados en diversos sistemas de planificación de tratamientos. El diseño antropomórfico, equivalente al tejido, se asemeja mucho a un escenario clínico de obtención de imágenes. El maniquí puede obtenerse mediante rayos X, tomografía computarizada y resonancia magnética. Obtiene buenas imágenes con todas las secuencias de IRM probadas hasta la fecha, incluidas las ponderadas en T1, T2, 3D Time of Flight, MPRAGE y CISS. El cráneo está fabricado a partir de un sustituto óseo trabecular de plástico, y los tejidos blandos intersticiales y circundantes están hechos de un polímero acuoso generador de señales patentado. Todo el maniquí está envuelto en una carcasa de plástico transparente para proteger el gel de la desecación. Se suministra con almohadillas especialmente diseñadas que permiten la fijación con cualquier marco estereotáctico o dispositivos de montaje para pruebas de extremo a extremo. El maniquí también es adecuado para el control de calidad de SRS sin marco. Toda la porción intercraneal del volumen craneal se rellena con una rejilla 3D ortogonal de varillas en forma de cruz de 2,5 mm de diámetro espaciadas 10 mm (I-S), 10,5 mm (AP) y 11 mm (L-R). El material adicional añadido en las intersecciones de la rejilla aumenta la señal de la rejilla. Cinco ejes prolongados se cruzan en el origen de referencia de la rejilla. El extremo de cada eje extendido está provisto de marcadores de TC/RM que permiten un posicionamiento preciso con láser y el registro conjunto de conjuntos de imágenes de TC y RM. El maniquí incluye huecos de aire a derecha e izquierda, de 3 mm de diámetro por 17 mm de longitud para simular cada conducto auditivo y evaluar las posibles distorsiones que suelen producirse en entornos clínicos.
