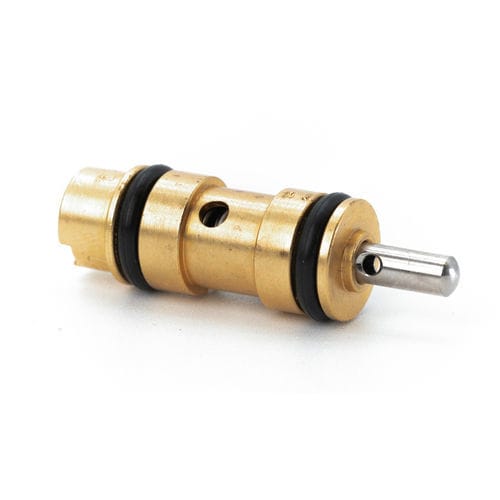

La serie MAV son válvulas de 2, 3 y 4 vías con puertos #10-32 que cambian su trayectoria de flujo cuando el vástago está presionado o liberado.
Las válvulas de 2 y 3 vías se ofrecen tanto en versión Normalmente Cerrada (no pasante) como Normalmente Abierta (pasante). Las válvulas de 4 vías se utilizan normalmente para controlar un cilindro neumático de doble efecto. En las páginas 135 a 145 ofrecemos una amplia gama de actuadores neumáticos y mecánicos que funcionan con todas las válvulas de vástago Clippard.
Mediana: Aire, agua o aceite
Presión de entrada: MAV-2, MAV-3: 300 psig máx..;
MAVO-2, MAVO-3, MAV-4: 150 psig máx
Recorrido del vástago: MAV-2, MAV-3: 1/8"; MAV-4: 3/16"
Fuerza para el desplazamiento completo del vástago: MAV-2, MAV-3: 24 onzas; MAVO-2,
MAVO-3: 32 oz; MAV-4: 38 oz; MAV-4D: 12 oz. nominal
Montaje: Rosca 15/32-32. Tuerca y arandelas de seguridad amuebladas. Insertos de cartuchos
en un orificio de 3/8" (0.375" ±0.001")
Materiales: Cuerpo de latón, juntas de nitrilo, vástago y muelle de acero inoxidable
---
