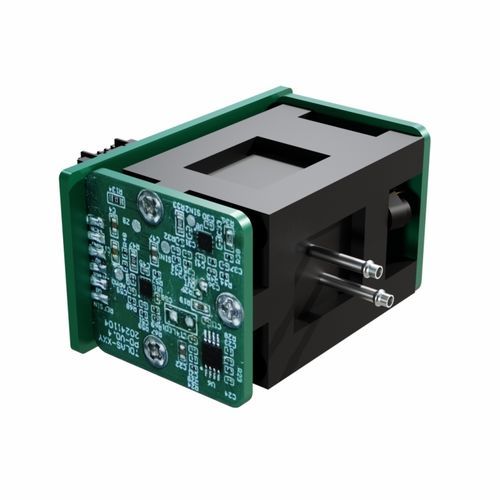

Sensor de oxígeno Gasboard-2512

de O2para dispositivos respiratoriospara equipo de anestesia

Descripción general Gasboard-2512 es un módulo compacto de sensor de oxígeno TDLAS diseñado para la medición precisa y en tiempo real de O2 en equipos médicos. Basado en espectroscopía de absorción con diodo láser sintonizable (TDLAS), ofrece una selectividad muy alta para el oxígeno y gran resistencia a las interferencias de otros gases y la humedad. Sin necesidad de calibración, resistente a vibraciones y libre de mantenimiento, Gasboard-2512 proporciona rendimiento estable en entornos variables. Su diseño modular, bajo consumo energético y salida digital TTL (3,3 V) estándar facilitan la integración en ventiladores, máquinas de anestesia, analizadores de metabolismo y sistemas CPET.

Características principales

• Tecnología TDLAS para medición selectiva y precisa de O2
• Tiempo de respuesta rápido <200 ms (T10–T90 a 250 mL/min)
• Funcionamiento sin calibración ni mantenimiento
• Alta resistencia a vibraciones e interferencias electromagnéticas
• Bajo consumo (≤150 mA, típ. 100 mA) y alimentación 5 V ±5 % CC
• Factor de forma modular y compacto (L45 × W31 × H30.5 mm)
• Integración opcional de módulo de CO2

Especificaciones técnicas

• Gas objetivo: O2
• Principio de detección: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Rango de detección: 0–100 %VOL
• Precisión: ±1 %FS + 2 % de la lectura
• Resolución: 0.01 %VOL
• Tiempo de respuesta: 200 ms @ 250 mL/min (T10–T90)
• Tiempo de calentamiento: 20 s
• Temperatura de trabajo: 0–50 °C; 0–98 %HR (sin condensación)
• Almacenamiento: -40–85 °C; 0–98 %HR (sin condensación)
• Humedad de trabajo: 0–98 %HR (sin condensación)
• Alimentación: 5 V ±5 % CC
• Interfaz de salida: TTL (3,3 V)
• Corriente de funcionamiento: ≤150 mA (típ. 100 mA)
• Tamaño del producto: L45 × W31 × H30.5 mm
• Vida útil: ≥10 años

Integración y aplicaciones

• Integración: salida TTL estándar y factor de forma compacto para integración directa en instrumentos médicos
• Aplicaciones típicas: ventiladores, máquinas de anestesia, analizadores de metabolismo, sistemas de CPET y equipos de monitorización de pacientes
• Apto para entornos de muestreo estáticos y dinámicos

Pedido y soporte

• Módulo CO2 opcional disponible
• Diseño sin calibración que reduce mantenimiento y tiempos de inactividad
• Para soporte de integración y fichas técnicas, contacte al proveedor o distribuidor autorizado
