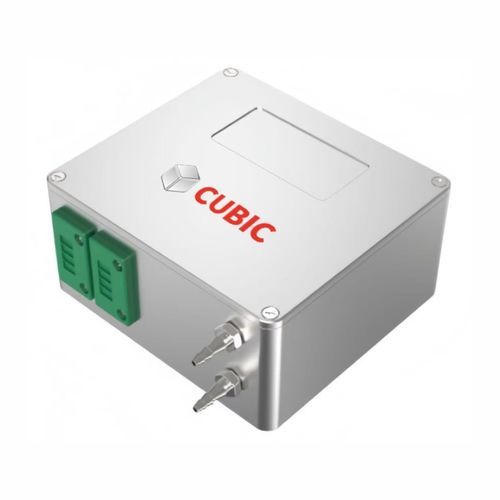

Sensor de CO2 Gasboard-2513

de O2para el sector médicoTDLAS

Resumen del producto
El Gasboard-2513 es un módulo sensor dual compacto diseñado para aplicaciones respiratorias médicas. Combina TDLAS para la medición de oxígeno y NDIR para la medición de dióxido de carbono en una única unidad de bajo consumo. El sensor proporciona alta selectividad, fuerte resistencia a interferencias de gases cruzados y humedad, respuesta dinámica rápida (<200 ms para O2), funcionamiento sin calibración y estabilidad a largo plazo para dispositivos clínicos.

Características

• Tecnologías integradas TDLAS (O2) y NDIR (CO2)
• Medición simultánea de O2 y CO2 con alta selectividad
• Respuesta rápida adecuada para monitorización respiratoria dinámica
• Diseño sin calibración y sin mantenimiento
• Alta resistencia a vibraciones y EMI para uso clínico fiable
• Factor de forma modular y compacto e interfaces digitales estándar para fácil integración

Especificaciones

• Principio de detección: O2 — TDLAS; CO2 — NDIR
• Rangos de medida: O2 0–100 %VOL; CO2 0–10 %VOL
• Precisión: O2 ±1 %FS + 2 % lectura; CO2 ±0,1 %Vol (0–5 %Vol) / ±3 % lectura (5–10 %Vol)
• Resolución: O2 0,01 %Vol; CO2 0,0001
• Tiempo de respuesta: O2 200 ms (T10–T90 @250 mL/min); CO2 300 ms (T10–T90 @300 mL/min)
• Tiempo de calentamiento: O2 ≤5 min (@25 °C); CO2 ≤2 min (@25 °C)
• Condiciones de funcionamiento: 0–50 °C; 0–98 %HR (sin condensación)
• Rango de flujo: O2 <500 mL/min; CO2 100–400 mL/min
• Alimentación: 5 V ±5 %; Corrientes típicas: O2 ≤150 mA (tip. 100 mA); CO2 pico <200 mA, promedio <100 mA
• Interfaz de salida: TTL (3,3 V)
• Almacenamiento: −40 a 85 °C; 0–98 %HR (sin condensación)
• Vida útil: ≥10 años (O2 y CO2)

Aplicaciones

• Ventiladores mecánicos
• Máquinas de anestesia
• Analizadores metabólicos y de intercambio gaseoso
• Sistemas CPET (pruebas de esfuerzo cardiopulmonar)
• Otros equipos de monitorización respiratoria médica que requieran medición simultánea de O2 y CO2

Características técnicas

• Modelo: Gasboard-2513
• Tecnologías: TDLAS para O2; NDIR para CO2
• Rangos y resoluciones: O2 0–100 %VOL (0,01 %Vol); CO2 0–10 %VOL (0,0001)
• Precisión y tiempos de respuesta: ver especificaciones arriba
• Alimentación e interfaz: 5 V ±5 %, TTL 3,3 V
• Diseño: sensor modular compacto, sin calibración ni mantenimiento, alta resistencia a vibraciones/EMI
