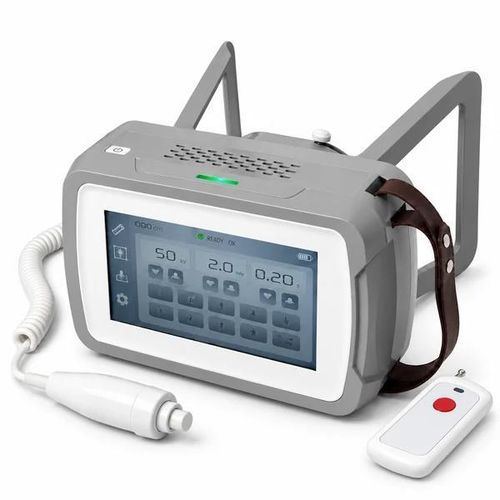

Sistema de radiografía veterinaria digital AHD-900

de mano

Resumen del producto
El AHD-900 es un sistema DR veterinario de mano que combina un generador de rayos X alimentado por batería de 3,96 kg con un detector plano separado y cableado. Con hasta 900 W de potencia (40–90 kV, 1–10 mA), una pantalla táctil de 7 pulgadas y un colimador integrado, está pensado para uso clínico portátil, visitas a domicilio y exámenes seleccionados de extremidades en animales de mayor tamaño.

Características clave

• Generador alimentado por batería (3,96 kg) para radiografía veterinaria portátil.
• Potencia máxima 900 W; tensión 40–90 kV (paso 1 kV); corriente 1–10 mA; tiempo de exposición 0,1–2 s.
• Pantalla táctil de 7 pulgadas (800 × 480) para ajuste de parámetros y recuperación de preajustes.
• Luz de posicionamiento integrada y colimador ajustable para alineación del campo.
• Detector DR cableado clase 17 × 17 pulgadas: matriz 3072 × 3072, pitch de 139 µm, conversión A/D de 16 bits.

Beneficios del diseño compacto

• Generador portátil: 3,96 kg, medidas 221 × 153 × 261 mm para facilitar el traslado entre zonas de examen.
• Control en el equipo: seleccionar 40–90 kV, 1–10 mA y exposiciones de 0,1–2 s en la pantalla táctil de 7 pulgadas.
• Alineación del campo: luz de posicionamiento integrada y colimador ajustable en la carcasa de la fuente.
• Captura digital: detector 17 × 17 pulgadas con pitch 139 µm y conversión 16 bits para amplio rango dinámico.

Diseño y portabilidad
Las empuñaduras dobles y la carcasa compacta permiten al operador transportar y posicionar el generador junto al paciente. La unidad funciona con batería interna, por lo que no se requiere cable de red durante la exposición; el cargador acepta entrada 100–240 VAC. Se suministra un estuche de transporte para almacenar generador, detector, componentes del puesto de trabajo y cables.

Aplicaciones animales y ajustes de examen
El sistema está destinado a radiografía veterinaria para animales de compañía y a exámenes seleccionados de extremidades en animales de mayor tamaño. Casos de uso típicos:

• Perros y gatos — exámenes esqueléticos, de extremidades, tórax y abdomen adaptados al tamaño; clínicas de animales de compañía y urgencias.
• Conejos y roedores — exámenes esqueléticos y corporales para pequeños animales; clínicas de exóticos y prácticas pequeñas.
• Aves y reptiles — proyecciones adecuadas a la especie para esqueleto y cuerpo; cuidado aviar/exótico.
• Caballos y ganado grande — proyecciones seleccionadas de extremidades y zonas distales para visitas a establos o en campo.
• Fauna silvestre (p. ej. ciervos) — exámenes de extremidades según tamaño y acceso; rescate y atención en campo.

Ajustes de exposición y posicionamiento (en el generador)
La pantalla integrada 800 × 480 permite ajustar parámetros y seleccionar preajustes. La tensión tubo es seleccionable de 40 a 90 kV (paso 1 kV), el corriente de 1 a 10 mA y el tiempo de exposición de 0,1 a 2 s. Potencia máxima 900 W (90 kV / 10 mA). El paquete incluye un interruptor manual de exposición y un mando a distancia para disparar las exposiciones.

Adquisición de imágenes digitales y detector plano
El detector cableado ofrece un área de imagen nominal de 430 × 430 mm (clase 17 × 17 pulgadas). Un sensor de silicio amorfo con un scintilador de CsI captura imágenes en una matriz 3072 × 3072 (~9,4 Mpx) con pitch de 139 µm y conversión A/D de 16 bits. Interfaz GigE; consumo del detector 16 W. El intervalo exposición‑visualización típico es aproximadamente 3–5 s, según detector, software y estación de trabajo.

Aplicaciones clínicas y casos de uso
Adecuado para radiografía rutinaria y de urgencia en animales de compañía, imagen de extremidades y articulaciones equinas, ortopedia de fauna silvestre y flujos de trabajo móviles en clínica donde se requiere generador portátil y detector DR separado. Sistema para radiografías estáticas (no fluoroscopia).

Especificaciones

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
