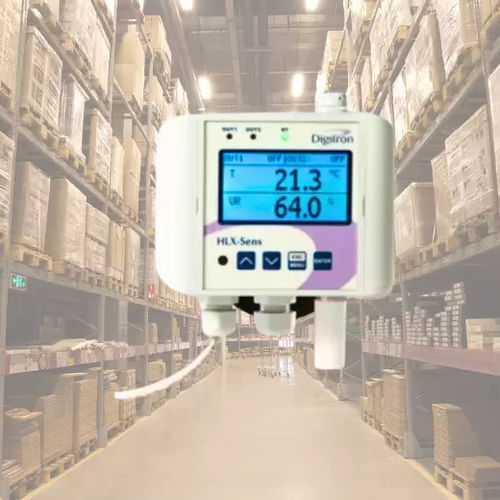

Sistema de monitorización de temperatura HLX-SENS

de humedadpara la industria farmacéuticapara evaluaciones medioambientales

HLX Sens es una nueva línea de dispositivos industriales modernos que integra las funcionalidades de transmisores, pantallas, medidores y controladores. Gracias a las últimas tecnologías de miniaturización, estos dispositivos compactos están equipados con dos entradas universales independientes, dos salidas binarias o dos analógicas, así como un puerto de comunicación RS-485 con protocolo Modbus. Dentro de la gama HLX SENS, los modelos 200 y 400 están equipados con un sensor integrado de temperatura y humedad relativa. Además de un rango de temperatura de funcionamiento excepcionalmente amplio (-30 ÷ +120 °C), también cuentan con funciones matemáticas que permiten transformar los valores medidos en otros, por ejemplo, para calcular el punto de rocío, la suma o la diferencia de dos valores medidos. Una gran pantalla integrada y señales de salida permiten que las unidades HLX SENS se apliquen en sistemas de control. Existen numerosas aplicaciones industriales donde HLX SENS puede actuar como un controlador autónomo. También puede interactuar con dispositivos maestros a través del protocolo Modbus, siendo parte de una gran red, lo que lo convierte en el dispositivo perfecto para sistemas de monitoreo distribuidos. Aplicaciones HLX-Sens - industria de procesamiento de alimentos - automatización HVAC de edificios - almacenes, cámaras frigoríficas - invernaderos, cría - fábricas y producción - museos, archivos, galerías - salas de servidores, salas climatizadas - estaciones meteorológicas Medición La funcionalidad principal de HLX SENS es realizar mediciones. Dependiendo de las necesidades y requisitos, este dispositivo compacto está equipado con sensores de temperatura y humedad de alta calidad, precisos y estables y/o entradas universales estándar para la automatización industrial. Gracias a su equipamiento, el dispositivo garantiza una muy alta fiabilidad de medición. Ambas versiones de sondas, integradas y cableadas, están hechas de acero inoxidable. Los sensores están protegidos por un filtro de PTFE o de malla de acero inoxidable reemplazable. El tipo de filtro está adaptado a cada versión de sonda. Control La reacción correcta de un controlador se desencadena por la interpretación de los valores medidos, lo que influye en el estado de las señales de salida. Los usuarios pueden elegir entre salidas binarias y analógicas (corriente y voltaje) para adaptar el modelo a las necesidades de una aplicación específica. Por esta razón, el dispositivo se caracteriza por una amplia gama de diferentes salidas y la posibilidad de usarlas en una sola unidad. En consecuencia, los medidores HLX SENS pueden usarse para control digital o proporcional, así como para combinar ambas funciones en un solo dispositivo. Comunicación En el caso de redes de medición y control más avanzadas, se requiere comunicación entre dispositivos. Para tales aplicaciones, ofrecemos la interfaz RS-485, que es estándar y admite el protocolo Modbus RTU. El software gratuito S-Config se utiliza para las funcionalidades de comunicación que facilitan la configuración remota del dispositivo sin necesidad de usar un teclado local. Los valores medidos y los estados de salida se comparten en modo Slave. Esta funcionalidad es adecuada para aplicaciones más avanzadas con sistemas de gestión y visualización centralizados existentes o necesarios para dispositivos en la línea HLX SENS. Una amplia gama de posibilidades Gracias a la estructura universal del dispositivo, es posible usar 1 o 2 canales de medición independientes. El tipo más común, equipado con una sonda (integrada o cableada), mide la temperatura o la temperatura y la humedad en el área del sensor o, en el caso de sondas cableadas, en el sistema. Independientemente de lo anterior, para un dispositivo de dos canales, el usuario puede conectar un sensor externo a través de otra entrada de medición universal. Si no es necesario usar estructuras con sondas, ambas entradas de medición del dispositivo pueden usarse para conectar sensores externos instalados directamente en sistemas industriales externos. Software de visualización y utilidad SimCorder Soft SimCorder Soft se comunica con dispositivos externos a través de la interfaz RS-485 con protocolo Modbus RTU y lee datos de medición de los dispositivos mencionados. Una computadora puede conectarse directamente a la red de dispositivos o a través de Internet. En este último caso, se requiere un convertidor Ethernet RS-485. Este software permite alertas acústicas y visuales (por ejemplo, en caso de temperatura excesiva en el enfriador, humedad excesiva, flujo insuficiente, etc.). El sistema puede configurarse para que cada alerta desencadene una respuesta específica de los módulos de señalización seleccionados. Cualquier cambio en la configuración del dispositivo y la lectura de mediciones se realiza de forma remota desde una sola estación. Notificación inmediata Al detectar estados de emergencia, SimCorder Soft, en sus versiones de Alarma o Red, genera mensajes de texto (se requiere un módem GSM externo) y correos electrónicos relacionados con los mismos, enviándolos a los números de teléfono deseados (máx. 5 números) y direcciones de correo electrónico. Esto permite una intervención inmediata en situaciones como fallas del sistema o exceder los parámetros de medición permitidos. Monitoreo desde cualquier lugar Una computadora con SimCorder Soft instalado en la versión Network SERVER puede compartir datos registrados e información del sistema, como estados de emergencia, a través de Internet. Los datos pueden visualizarse como tablas o diagramas, o exportarse en diferentes formatos de archivo a una computadora con la versión Network TERMINAL instalada. La versión Network TERMINAL también permite imprimir informes basados en los datos mencionados. Todo el sistema puede accederse desde cualquier lugar, en cualquier momento. S-Config 2 S-Config 2 es un software gratuito utilizado para configurar dispositivos en la línea HLX Sens. El software se utiliza para la detección simultánea de dispositivos en múltiples redes Modbus RTU y ofrece a los usuarios la capacidad de modificar la configuración de la mayoría de los dispositivos. Para cada dispositivo detectado, se muestra una lista de registros. Los registros pueden ser modificados por los usuarios. Las listas también incluyen información adicional sobre los parámetros del dispositivo, como tipo, dirección, velocidad de baudios, etc. Los dispositivos de la línea HLX SENS pueden proporcionar información detallada sobre sus propiedades. Específicamente, la información incluye: - tipo de dispositivo, - número de serie, - versión de firmware, - tipo de entrada, - tipo y número de salidas Una característica adicional disponible para la línea HLX SENS dentro del software es el procesamiento de unidades gráficas personalizadas, mostradas en 3 mediciones (por ejemplo, m, l/h, kPa, °F, etc.) Especificaciones técnicas / Características - Sensor integrado de temperatura y humedad relativa (modelos 200 y 400) - Rango de temperatura de funcionamiento: -30 ÷ +120 °C - Funciones matemáticas para la transformación de valores (punto de rocío, suma/diferencia, etc.) - Gran pantalla integrada - Dos entradas universales independientes - Dos salidas binarias o dos analógicas (corriente/voltaje) - Puerto de comunicación RS-485 con protocolo Modbus RTU - Sensores de alta calidad, precisos y estables - Sondas de acero inoxidable (integradas y cableadas) - Filtro de PTFE o de malla de acero inoxidable reemplazable - Configuración remota a través del software S-Config - Compatible con el software SimCorder Soft para monitoreo, alertas y exportación de datos - Adecuado para sistemas de monitoreo y control distribuidos
