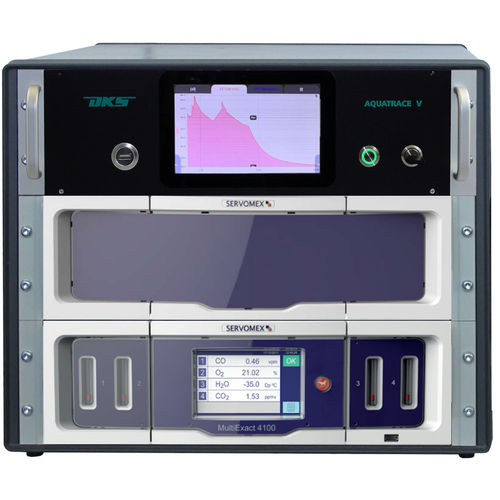

Analizador de oxígeno AQUATRACE ®

de caudalde presiónde humedad

El sistema de análisis de gases que se describe a continuación está diseñado para su instalación en una zona segura y en condiciones de aire acondicionado en interiores. Proporciona la medición continua y simultánea de la concentración de los siguientes compuestos, que se suministra a partir de una fuente: Trazas de dióxido de carbono (CO2) 0-500ppmv Trazas de monóxido de carbono (CO) 0-50ppmv Pureza del oxígeno (O2) 95-100Vol% Trazas de Humedad (H2O) 0-2000ppmv - AQUATRACE® rack de 19" pulgadas Gas de fondo: oxígeno Este sistema contiene todo el equipo necesario para el muestreo, acondicionamiento y análisis de los gases arriba indicados. Los siguientes métodos de medición se utilizan para determinar la concentración de cada compuesto individual: CO ppm V Analizador de gases por infrarrojos GfX CO2 ppm v Analizador de gases por infrarrojos GfX Analizador de gases paramagnéticos O2 Vol% Pm (con compensación de la presión atmosférica) H2O ppm V Analizador de trazas de humedad P2O5 0-2000 ppm V El sistema está diseñado para medir la calidad del Oxígeno en un laboratorio, suministrado desde una única fuente. Tras la reducción de presión, el gas de muestreo se transporta al bastidor con analizadores, donde se filtra y analiza el gas de muestreo. Todos los resultados de medición de los analizadores instalados están disponibles como señales analógicas estandarizadas y aisladas de 4-20 mA y también como comunicación digital Modbus®. El caudal que pasa por cada analizador individual se visualiza mediante un caudalímetro. Se utilizan tuberías de precisión sin soldadura y accesorios de compresión, ambos de acero inoxidable, para proporcionar la máxima integridad del sistema y evitar errores de medición causados por efectos de difusión o fugas. La purga continua de las líneas de muestreo hasta el analizador de humedad de trazas garantiza una respuesta rápida y la precisión de la medición.
