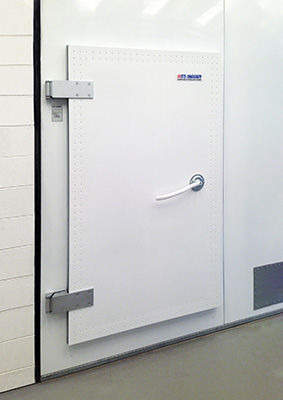

Las puertas RFD-60 de ETS-Lindgren están diseñadas para un funcionamiento y un rendimiento sencillos y ligeros, y se han probado de acuerdo con las normas IEEE-299 y MIL-STD-285.
Las puertas RFD-60 de ETS-Lindgren están diseñadas para un funcionamiento y un rendimiento sencillos y ligeros, y se han probado de acuerdo con las normas IEEE-299 y MIL-STD-285.
El sistema de puerta RFD-60 consta de marco y puerta en dos tamaños estándar:
1200mm x 2100mm (4' x 7')
900 mm x 2100 mm (3' x 7')
Las bisagras patentadas permiten que el cierre final de la puerta permita que la hoja de la puerta entre en la cavidad de la puerta paralela al marco de la puerta maximizando el rendimiento de RF y también permiten una oscilación típica cuando la puerta se abre de par en par. El sellado RF final se obtiene mediante un mecanismo de leva en ambos bordes de la puerta. La puerta tiene dos dedos de contacto empotrados. La puerta está equipada con cojinetes que facilitan su apertura y cierre. La puerta ofrece opciones de fijación mecánica y soldada al sistema de blindaje. La puerta también puede equiparse con un sistema de accionamiento neumático para facilitar aún más el funcionamiento de la puerta. La puerta se sigue abriendo manualmente; la opción neumática simplemente libera/cierra el cierre hermético a RF.
Magnético: 20 dB @ 1 kHz; 56 dB @ 10 kHz; 100 dB @ 200 kHz, 110 dB @ 500 kHz
Eléctrico : 60 dB @ 1kHz, 110 dB @ 10 kHz a 30 MHz
Onda plana: 110 dB @ 30 MHz a 1 GHz
Microondas: 100 dB a 10 GHz
Características principales
Las bisagras patentadas permiten que el cierre final de la hoja sea paralelo al marco de la puerta
Fácil de manejar
Opción neumática para aumentar aún más la facilidad de uso
Permite el giro normal de la puerta cuando está totalmente abierta
Sello RF obtenido mediante levas
---
