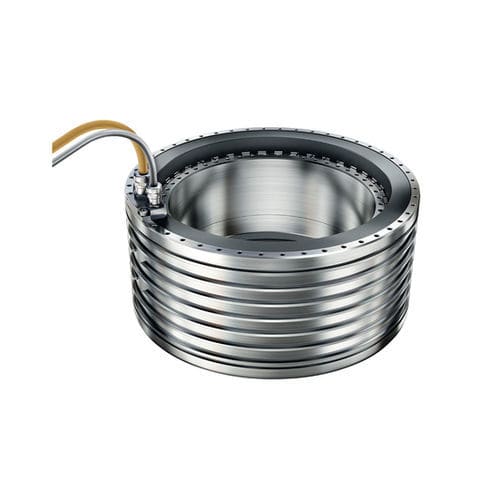

Motor para la industria médica RIB11 series
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para la industria médica
- Velocidad de rotación
96 rpm
(603,1858 rad.min-1)- Diámetro
384 mm
(15,12 in)- Voltaje
600 V
Descripción
Resumen
Especificaciones principales
Dimensiones de montaje
Datos mecánicos
Par motor
Velocidades
Corrientes
Pérdidas de potencia
Características eléctricas
Características generales
Condiciones de refrigeración
Aplicaciones
Información de pedido
- El RIB11-3P-384x175-Z4.0 es un motor de par estándar de Schaeffler diseñado para aplicaciones de accionamiento directo y mesas rotativas. Proporciona pares últimos y nominales elevados con bajo cogging y opciones de refrigeración integradas para aumentar la capacidad de par continuo.
Especificaciones principales
- Dimensiones principales
- DAP (Diámetro exterior del estator): 485 mm
- D (Diámetro efectivo del entrehierro): 384 mm
- H (Altura activa): 175 mm
- DIS (Diámetro interior del rotor): 345 mm
- HS (Altura rotor): 176 mm
- HP (Altura stator): 235 mm
Dimensiones de montaje
- DP (Diámetro de círculo de pasadores estator): 468 mm
- DS (Diámetro de círculo de pasadores rotor): 360 mm
- TS_S × TD_S (Rosca rotor): M8x16
- n_S × TP_S (Rosca rotor, número × paso): 48 × 7.5°
- TS_PC × TD_PC (Rosca stator, lado cable): M8x16
- n_PC × TP_PC (Rosca stator, lado cable, número × paso): 45 × 7.5°
- TS_P × TD_P (Rosca stator): M8x16
- n_P × TP_P (Rosca stator, número × paso): 48 × 7.5°
Datos mecánicos
- Masa rotor (mS): 28 kg
- Masa stator (mP): 104.1 kg
Par motor
- Par último (Tu): 4.308 Nm
- Par pico (Tp): 3.852 Nm
- Par nominal, refrigerado (Tcw): 2.473 Nm
- Par nominal, no refrigerado (Tc): 985 Nm
- Par de bloqueo, refrigerado (Tsw): 1.879 Nm
- Par de cogging (Tcog): 10.75 Nm
Velocidades
- Velocidad límite a Ipeff y UDCL (n_lp): 61 1/min
- Velocidad rodilla (n_lw): 96 1/min
- Velocidad nominal (S1), refrigerada (n_lwS1): 96 1/min
Corrientes
- Corriente nominal efectiva, refrigerada (I_cw_eff): 52.4 A
- Corriente nominal efectiva, no refrigerada (I_c_eff): 19 A
- Corriente de bloqueo efectiva, refrigerada (I_sw_eff): 37.8 A
- Corriente última efectiva (I_u_eff): 122.2 A
- Corriente pico efectiva (I_p_eff): 97.8 A
Pérdidas de potencia
- Pérdida a Tp (P_lp): 19.776 W
- Pérdida a Tcw (P_lw): 7.633 W
- Pérdida a Tc (P_lc): 747 W
Características eléctricas
- Tensión de enlace CC (UDCL): 600 V
- Resistencia eléctrica fase a fase (R20): 1.4 Ω
- Inductancia fase a fase (L): 16.5 mH
- Constante de FEM inversa fase a fase (k_u): 42.3 V/(rad/s)
Características generales
- Número de pares de polos (P): 33
- Constante del motor (k_m): 36.04 Nm/√W
- Constante de par (k_T): 51.8 Nm/A
- Umbral de desconexión por temperatura motor (θ_PTC): 110 °C
- Atracción axial (F_a): 0.67 kN
- Atracción radial (F_r): 12.4 kN/mm
Condiciones de refrigeración
- Caudal de agua de refrigeración (dV/dt): 14.6 l/min
- Temperatura de suministro nominal (θ_nf): 20 °C
- Diferencia de temperatura del agua de refrigeración (Δθ): 7.5 K
Aplicaciones
- Mesas rotativas de precisión, ejes de accionamiento directo y husillos para máquinas-herramienta en aplicaciones de baja velocidad y alto par.
- Sistemas de posicionamiento, bobinadores, accionamientos azimutales de telescopios y unidades de indexado que requieren bajo cogging y par continuo elevado con refrigeración.
Información de pedido
- Nombre del producto: RIB11-3P-384x175-Z4.0
- Marca: Schaeffler
- ID de producto: 2882139
- Categoría: direct-drives / torque-motors / standard-torque-motors
- Página del producto: https://medias.schaeffler.es/es/producto/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
