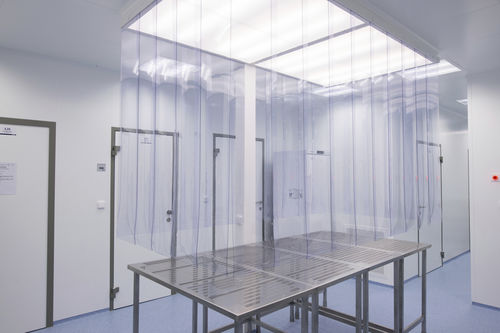

Módulo de flujo laminar para quirófano 108.02

de techo

Los campos laminares se utilizan para dirigir el aire entrante de los adaptadores de filtración PUROFIL. La carcasa del laminarizador se acopla a los adaptadores de filtración que forman campos laminares en el falso techo metálico ligero. Un campo laminar puede estar formado sólo por adaptadores de filtración o combinado con luminarias y bandejas. Si es necesario, el revestimiento puede diseñarse para campos laminares de diferentes tamaños. Se pueden fijar pantallas flexibles o sólidas al paramento a lo largo del perímetro del campo laminar, con diseño estándar o antiestático. Los campos laminares pueden colocarse uno al lado del otro. El número de campos laminares la disposición debe documentarse en un plano Número de adaptadores de filtración PUROFIL en un campo laminar para adaptadores con filtro 570x570 mm, la disposición debe documentarse en un plano para adaptadores con filtro 1180x1180 mm, la disposición debe documentarse en un plano para adaptadores con filtro de 1180x555 mm, la disposición debe documentarse en un plano Altura del campo laminar orientado 150 mm 175 mm 200 mm 225 mm 150, 175, 200, 225 - altura del frente en mm Diseño de la salida laminarizador - estándar chapa perforada Iluminación - sólo para la versión laminarizadora sin iluminación con iluminación fluorescente Forma del campo de flujo laminar Conjunto en forma de L - la forma y las pantallas deben documentarse en un dibujo rectángulo en LK formado por N x M paneles de techo (O2x1 ÷ O4x3, n=max.4, m=max.3)
