El conducto de HVAC forma parte del sistema de separación de salas limpias.
Está diseñado para extraer el aire de la zona de trabajo sin necesidad de instalar otros componentes de HVAC, reduciendo así el espacio necesario alrededor de la zona ventilada.

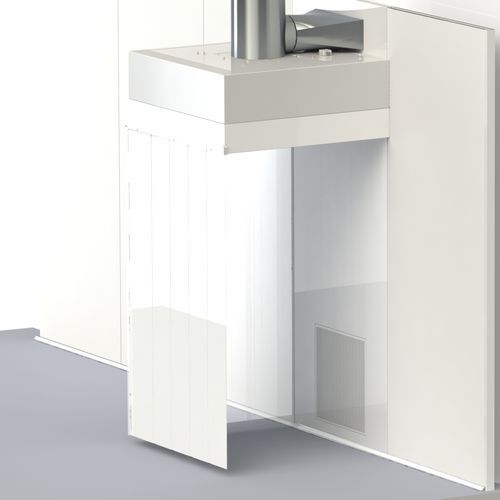

Un panel sándwich con un conducto HVAC instalado que forma parte de la estructura
Integración opcional en el sistema de tabiques BLOCK
Está diseñado para un flujo de aire de 400m3/h a 1200m3/h
El panel tiene la misma dimensión que el panel estándar y se alinea en la partición
Ahorro de espacio
Integridad de la partición sin componentes adicionales de HVAC
Espesor del panel
60 mm
atípico
Ancho del panel S
1190 mm
600 mm
S - anchura en mm según la gama dimensional 600 mm, 1190 mm.
Altura del panel H
altura - valor
2740 mm - H=H1+190mm, 2550mm+190mm
2940 mm - H=H1+190mm, 2750mm+190mm
3240 mm - H=H1+190mm, 3050mm+190mm
Altura según rango dimensional estándar 2550, 2750, 3050 mm, dimensiones preferidas 2550, 2750, 3050 mm.*
Altura máxima del panel 4000 mm.
* - Las alturas de panel especificadas son para su uso con un techo metálico ligero, para otros techos las alturas de panel se determinan individualmente
Dimensión de la chapa perforada
300x600mm
600x600mm
La chapa perforada se incluye en el suministro del conducto de climatización.
Color y material del revestimiento - normalmente en el lado visible
Chapa galvanizada, color RAL 9002
Chapa galvanizada, color RAL 9016
Acero inoxidable AISI 304
Chapa de aluminio, color RAL
Chapa galvanizada, color RAL
Es necesario observar la orientación del panel según el extremo lateral S5.
---
