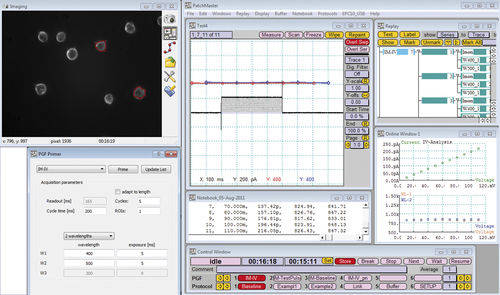

SmartLUX permite realizar simultáneamente la adquisición de imágenes y los registros electrofisiológicos. La sincronización de una fuente de luz de excitación de fluorescencia, la cámara y las señales de comando electrofisiológicas se sincronizan mediante el generador de pulsos del PATCHMASTER.
Los valores medios de fluorescencia de las regiones de interés (ROI), que el usuario puede marcar en la imagen, se trazan junto con, por ejemplo, la traza actual en la ventana del osciloscopio y se almacenan junto con los demás datos en el árbol de datos de PATCHMASTER.
Al recorrer el árbol de datos, SmartLUX muestra la imagen correspondiente. En caso de que se hayan adquirido más imágenes durante un solo barrido, las imágenes individuales se muestran al recorrer los puntos de datos de la traza de fluorescencia utilizando la función de exploración del Osciloscopio
Fluorescencia Fuentes de luz de excitación que pueden ser controladas de la misma manera que:
Polychrome y Oligochrome de TILL Photonics
OptoScan de Cairn Research
Conmutador de longitud de onda DG-4/DG-5 de Sutter Instrument Company
Ruedas de filtros Lambda 10 de Sutter Instrument Company
Monocromador DeltaRAM de PTI
General
Modo en directo
Instantánea
Escalado automático y manual (Mín / Máx)
Histograma
La punta del ratón muestra la posición del píxel y el valor de intensidad
Hasta 3 longitudes de onda diferentes en una grabación de barrido
Trazado en línea de los valores medios de fluorescencia de los ROI junto con los datos de barrido
Enlace directo entre los datos de imagen y los datos electrofisiológicos/electroquímicos Cuando se reproducen barridos de datos electrofisiológicos, se muestra automáticamente la primera imagen tomada en el barrido
Al escanear puntos de datos individuales de un trazo de fluorescencia, se muestra automáticamente la imagen correspondiente
---
