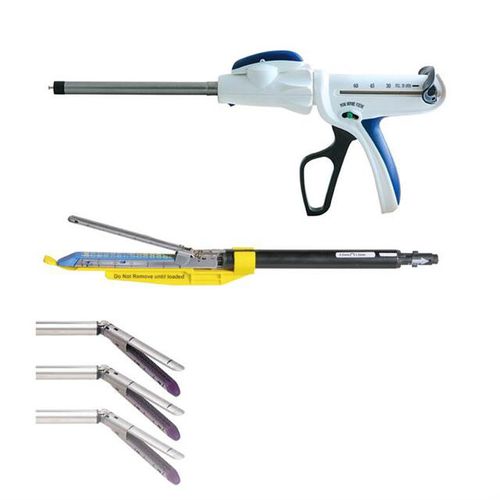

Grapadora quirúrgica lineal

para cirugía laparoscópicapara cirugía gastrointestinalpara cirugía torácica

Descripción del producto
Las grapadoras cortantes endoscópicas desechables proporcionan una solución estéril de un solo uso para la resección, la transección y la anastomosis mediante grapas en cirugía mínimamente invasiva. Diseñadas para un manejo ergonómico y compatibilidad con cartuchos de grapas desechables intercambiables, permiten una gestión precisa de los tejidos y un flujo de trabajo eficiente en procedimientos laparoscópicos y toracoscópicos.

Ámbito de aplicación
Apta para resección, transección y anastomosis en procedimientos endoscópicos en cirugía abdominal, ginecológica, pediátrica y torácica. Procedimientos típicos: resecciones gastrointestinales, bariátricas, colorrectales, torácicas y otras intervenciones laparoscópicas.

Características principales

• Gestión precisa del tejido: Empuñadura ergonómica y mecanismo de disparo ajustable que permiten una formación de grapa consistente y un corte preciso para un cierre fiable.
• Características de seguridad: Bloqueos que previenen disparos accidentales, incluyendo una seguridad verde antes del disparo, botón negro de reinicio para apertura/liberación y botón azul UNLOAD para la extracción del cartucho.
• Comodidad de cartuchos desechables: Los cartuchos de grapas de un solo uso eliminan el reprocesamiento y reducen el riesgo de contaminación cruzada.
• Versatilidad: Compatible con múltiples configuraciones de cartuchos y disponible en variantes de empuñadura (L/M/S) para adaptarse al acceso clínico y a la preferencia del cirujano.

Modo de empleo

• 1. Abrir el paquete estéril y extraer el cuerpo de la grapadora y el cartucho sin quitar las cubiertas protectoras. Alinear la marca en el extremo del tubo metálico del cartucho con el marcador ↑ en la cabeza de la grapadora, presionar y girar en sentido horario hasta que el botón azul UNLOAD se reinicie, indicando que el cartucho está bloqueado en su lugar. Si el cartucho gira ligeramente en sentido antihorario, está acoplado.
• Nota 1: Si el montaje es difícil, asegúrese de que el botón negro de reinicio del cuerpo esté completamente pulsado y compruebe la colocación de las protecciones.
• Nota 2: No retirar la cubierta protectora del cartucho antes del montaje; la retirada prematura puede impedir un ensamblaje correcto o el reinicio del cuchillo tras el disparo, impidiendo la apertura de la cabeza y la extracción del tejido.
• 2. Retirar la cubierta protectora del cartucho, cerrar la cabeza del cartucho con la empuñadura móvil e introducir el instrumento en el sitio quirúrgico. Si la cabeza no se cierra suavemente, vuelva a colocar la cubierta y vuelva a montar según las instrucciones; forzar el cierre puede dañar los componentes internos.
• 3. Tirar del botón negro de reinicio hacia atrás para abrir la cabeza del cartucho (si el montaje es giratorio, ajustar con el control rotatorio). Colocar el tejido de forma uniforme entre el cartucho y el yunque, evitando exceso de tejido.
• 4. Sujetar el tejido cerrando la empuñadura móvil, luego aflojar la empuñadura, presionar la seguridad verde y realizar el disparo. Cada disparo avanza la acción de corte aproximadamente 15 mm; tras accionar la seguridad verde, completar el corte hasta el final antes de tirar del botón negro de reinicio. Utilice la escala negra junto al botón de reinicio o en la parte inferior del cartucho para confirmar la posición.
• Nota: Siempre presione la seguridad verde antes del disparo para evitar daños en el mecanismo interno.
• 5. Tras la anastomosis y el corte, tire del botón negro de reinicio para liberar el tejido de la cabeza del cartucho. Volver a cerrar la cabeza con la empuñadura móvil y retirar el instrumento.
• Nota: Después del corte, tirar del botón negro de reinicio sin sujetar la empuñadura móvil; sujetarla puede impedir el movimiento del botón.
• 6. Reemplazo de cartucho: Para cambiar cartuchos durante la cirugía, abra la cabeza del cartucho, tire del botón azul UNLOAD hacia atrás y gire el cartucho en sentido antihorario para retirarlo. Instale un cartucho nuevo siguiendo el paso 1.
• 7. Configuración: El cuerpo de la grapadora está disponible en tres longitudes de empuñadura: Long (L), Medium/Standard (M) y Short (S). El cuerpo acepta diferentes tipos de cartuchos desechables; los cartuchos son de un solo uso.

Tabla de altura de grapas (conjunto de cartucho de grapas de corte intracavitario — altura de la grapa)
Código | Fila interna (mm) | Fila media (mm) | Fila externa (mm) | Tolerancia
A | 4.8 | 4.8 | 4.8 | ±0.2
B | 3.5 | 3.5 | 3.5 | ±0.2
C | 2.5 | 2.5 | 2.5 | ±0.2
D | 2.0 | 2.0 | 2.0 | ±0.2
E | 42 | 42 | 42 | ±0.2
F | 4.0 | 4.5 | 5.0 | ±0.2
G | 3.0 | 3.5 | 4.0 | ±0.2
H | 2.0 | 2.5 | 3.0 | ±0.2

Información adicional
Componentes del producto: cuerpo de la grapadora (reutilizable para la misma intervención) y cartuchos de grapas desechables. Los cartuchos son de un solo uso y están disponibles en múltiples configuraciones para adaptarse a las necesidades clínicas. El diseño integra consideraciones ergonómicas y dispositivos de seguridad para un manejo seguro y un flujo operativo eficiente.

Especificaciones técnicas

• Nombre del producto: Grapadora cortante endoscópica desechable
• Uso previsto: Resección, transección y anastomosis en cirugías endoscópicas/laparoscópicas (abdominal, ginecológica, pediátrica, torácica)
• Tipos de procedimientos: Gastrointestinales, torácicos y otros procedimientos endoscópicos
• Configuración del dispositivo: Cuerpo de la grapadora disponible en empuñaduras Long (L), Medium/Standard (M), Short (S)
• Consumibles: Cartuchos de grapas desechables (un solo uso)
• Códigos y valores de altura de grapas: A=4.8 mm; B=3.5 mm; C=2.5 mm; D=2.0 mm; E=42; F=4.0/4.5/5.0 mm (interna/media/externa); G=3.0/3.5/4.0 mm; H=2.0/2.5/3.0 mm; Tolerancia ±0.2 mm
• Características de seguridad clave: Seguridad verde antes del disparo, botón negro de reinicio para apertura/liberación, botón azul UNLOAD para extracción de cartucho
• Elementos desechables: Los cartuchos son de un solo uso para garantizar la esterilidad y evitar el reprocesamiento
