Colector para gas médico para laboratorio

Resumen
IDEX Health & Science ofrece soluciones personalizadas de colectores unidos por difusión para instrumentos de diagnóstico in vitro (IVD), ciencias analíticas e instrumentos de ciencias de la vida. Un colector por difusión consolida múltiples trayectos de flujo en una unidad monolítica para simplificar el montaje del instrumento y mejorar la capacidad de servicio, reduciendo la variabilidad por deformación de canales o delaminación.

Beneficios clave

• Soporte de ingeniería para diseños personalizados que cumplen requisitos instrumentales
• Fabricación con tolerancias de canal consistentes para eliminar variaciones de presión entre colectores
• Compatible con una amplia gama de dispositivos fluidos y opciones de montaje
• Admite enrutamientos fluidos complejos, incluidos trayectos curvos 3D
• Optimiza el uso de fluidos con trayectos de flujo cortos y compactos
• Servicios opcionales de simulación fluidica y dinámica de fluidos computacional (CFD)

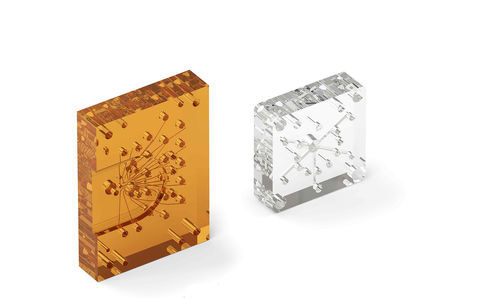

Características del colector por difusión

• Opciones de material: Acrílico (PMMA), Ultem™ (PEI)
• Ancho mínimo de pista: > 0.020” (0.508 mm)
• Diámetro máximo de orificio: < 0.118” (3 mm)
• Configuraciones de pista: Curvas 3D y rectas
• Secciones transversales: Cuadrada, redonda y en D
• Acabados de superficie: Vapor, llama y rectificado con punta de diamante
• Pulido interno de canales para claridad óptica y dinámica de flujo
• Ensamblaje y pruebas con componentes internos y de terceros

Componentes disponibles para integración

• Válvulas: Solenoide y válvulas de corte rotativo
• Bombas
• Sensores: Presión, temperatura, conductividad
• Conexiones: Probes, tubería, racores
• Desgasificadores: Opciones de desgasado multiplexado

Varias secciones transversales disponibles; las pistas en D se recomiendan para un rendimiento de fabricación óptimo.

Características / especificaciones técnicas

• Materiales: Acrílico (PMMA); Ultem™ (PEI)
• Ancho mínimo canal/pista: > 0.020” (0.508 mm)
• Diámetro máximo de orificio: < 0.118” (3 mm)
• Configuraciones soportadas: Curvas 3D, rectas
• Secciones transversales soportadas: Cuadrada, redonda, en D
• Opciones de acabado superficial: Vapor, llama, rectificado con punta de diamante
• Pulido interno de canales: Sí (para claridad óptica y dinámica de flujo)
• Pruebas y ensamblaje: Ensamblaje e inspección con componentes internos y terceros
• Servicios opcionales: Simulación fluidica / CFD
• Objetivo de diseño: Minimizar la variabilidad fluidica, reducir el coste total de propiedad y soportar trayectos de flujo compactos y optimizados
