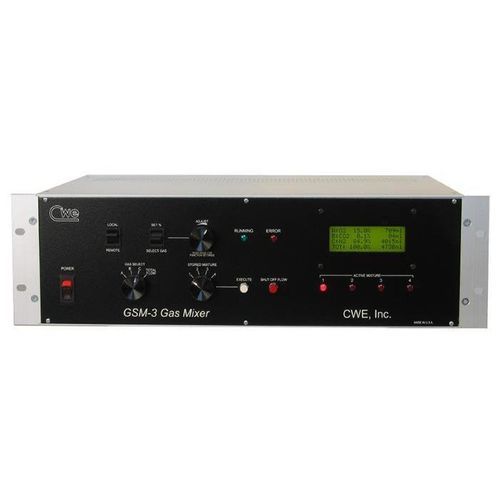

Mezclador de gases de CO2 GSM-3

de oxígenode dinitrógenoelectrónico

Cree mezclas personalizadas a partir de tres gases El Mezclador de Gas Programable GSM-3 acepta hasta tres gases de entrada y produce mezclas definidas por el usuario utilizando estos gases. Se pueden definir y almacenar hasta cuatro programas de mezcla diferentes en cualquier momento. Estas mezclas se almacenan en memoria no volátil, por lo que no es necesario volver a ingresarlas la próxima vez que se use el instrumento. El GSM-3 utiliza controladores de flujo másico (MFC) de alta precisión para establecer el flujo de cada canal de gas. Cada mezcla se define por un flujo total y el porcentaje de concentración de cada gas en la mezcla. El flujo resultante para cada gas, en ml/min, se calcula y se muestra en la pantalla LCD. Cualquiera de los cuatro programas de mezcla almacenados se puede seleccionar y ejecutar (o detener) con solo presionar un botón. Aunque el GSM-3 se puede operar únicamente con los controles del panel frontal, se controla de manera más eficiente con el software GSM-Comm suministrado. Debido a que el GSM-3 es adecuado para una amplia gama de aplicaciones, cada unidad se personaliza con los controladores de flujo más apropiados para la aplicación prevista. Panel trasero del GSM-3, que muestra las tres entradas de gas y una salida. Todas las conexiones de gas son conexiones de presión One-Touch para su uso con tubos neumáticos de 1/4″ OD. Además, hay salidas analógicas disponibles que corresponden al flujo real de cada gas. Estas salidas son útiles para monitorear en un sistema de adquisición de datos, donde indicarán cambios reales en la mezcla. Software GSM-Comm Se suministra una potente aplicación de software de control remoto con el Mezclador de Gas GSM-3. Este software funciona en cualquier versión de Windows y permite crear secuencias temporizadas definidas por el usuario. Estas secuencias cambian automáticamente entre cualquiera de las cuatro mezclas preprogramadas a intervalos especificados. Estas secuencias pueden ejecutarse una vez y detenerse, o repetirse indefinidamente. Esta capacidad elimina la necesidad de cambiar manualmente las mezclas de gas para seguir un protocolo experimental particular. Estas secuencias temporizadas se pueden nombrar, almacenar y repetir según sea necesario. La configuración del secuenciador se muestra en la imagen a continuación. Cada paso en la secuencia se programa con un TIEMPO (en segundos) y una FUNCIÓN seleccionada de un menú desplegable (Mix 1, Mix 2, Mix 3, Mix 4, REPEAT, STOP o NONE). La pantalla principal de GSM-Comm permite definir los parámetros de mezcla exactamente como se harían desde los controles del panel frontal del GSM-3. Cada mezcla (MIX 1 – MIX 4) tiene un gas seleccionado, un flujo total y concentraciones de gas individuales. La verificación de errores y los informes evitan que el usuario intente configurar una mezcla no válida. Cualquier conjunto de mezclas programadas se puede nombrar, guardar y recuperar para su uso posterior. La mayoría de las aplicaciones utilizan uno o dos gases activos (por ejemplo, O2 o CO2) y un gas de fondo (generalmente N2). Este gas de fondo, o gas de relleno, es seleccionado por el usuario y se calcula automáticamente para completar el equilibrio de la mezcla de gases. Por ejemplo, si el usuario establece la mezcla en 20,9% O2 y 5,0% CO2, el gas de relleno se establecerá automáticamente en 74,1%. Esto asegura que la mezcla siempre sea igual al 100%. Especificaciones Técnicas / Características - Mezclador de gas programable para hasta tres gases de entrada - Mezclas definidas por el usuario con hasta cuatro programas almacenados - Memoria no volátil para el almacenamiento de mezclas - Controladores de flujo másico (MFC) de alta precisión para cada canal de gas - Pantalla LCD que muestra el flujo calculado para cada gas en ml/min - Controles del panel frontal y control remoto a través del software GSM-Comm - Controladores de flujo personalizables para necesidades específicas de la aplicación - Conexiones de presión One-Touch para tubos neumáticos de 1/4″ OD - Salidas analógicas para monitorear los flujos de gas reales - Software GSM-Comm para Windows con secuencias temporizadas programables - Verificación de errores e informes para la configuración de mezclas - Cálculo automático del gas de relleno para asegurar una mezcla del 100%
