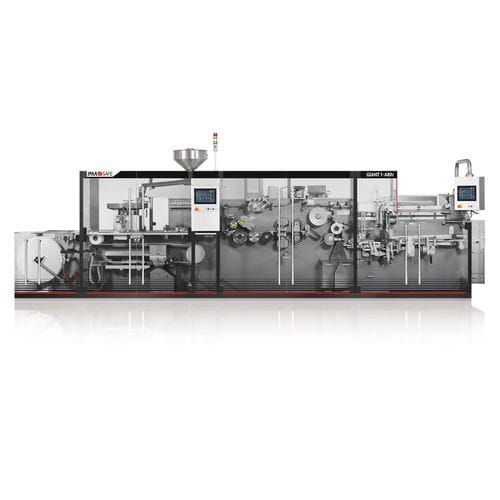

Sistema de llenado y sellado para la industria farmacéutica GIANT1 Series

para aplicaciones farmacéuticasautomáticolineal

Resumen
La serie GIANT1 de máquinas de envasado en blíster ofrece gran flexibilidad para formas de producto, tamaños y configuraciones de blíster, destinada a producción justo a tiempo de lotes pequeños a medianos. Incorpora diseño avanzado, alimentadores, controles de calidad y servomotores. GIANT1 integra el alimentador universal patentado Sombrero para alta versatilidad y una zona de alimentación preparada para contención. La línea es compacta con flujo lineal y excelente visibilidad para el operador.

Características clave

• Zona de alimentación preparada para contención para formas farmacéuticas sólidas
• Alimentador universal patentado Sombrero para alimentación robusta de diversas formas, tolerancias y fragmentos
• Flujo de trabajo compacto y lineal con alta accesibilidad para el operario
• Unidad de corte innovadora y rechazo de blísters no conformes
• Cambio de formato guiado, rápido y reproducible
• Soporte para bolsillos blíster alu-alu sin limitación
• Revista de recuperación de blísters automática patentada para maximizar la eficiencia de alimentación al cartoneador

Nueva capacidad
¡NUEVO! La serie GIANT1 incluye ahora un módulo de conexión estándar que permite invertir blísters para tratar cajas con cierrres opuestos y el entrelazado de blísters para reducir el volumen del cartón o aumentar la capacidad de blísters. Esto mejora la logística y la sostenibilidad evitando diseños de blíster dedicados; hay disponible un modo bypass opcional.

Módulos / tecnologías destacadas

• Alimentador universal patentado Sombrero — resistente a tolerancias de producto y fragmentos, diseñado para mantener producción continua y soportar altos niveles de contención
• Área de precalentamiento y formado (unidades de formado y calentamiento estándar)
• Unidades de sellado y corte con opciones de transferencia positiva de blísters
• Estación de codificación y perforación adecuada para marcado de producto y operaciones secundarias
• Módulo integrado al cartoneador compatible con Track & Trace para cámaras y sistemas de inyección de tinta (preparado para serialización)

Versiones de la máquina

• GIANT1-A80i — máquina integrada de envasado en blíster y cartoneador con transferencia positiva de blísters; hasta 350 blísters/min y 175 cajas/min
• GIANT1-A86 — máquina integrada de envasado en blíster y cartoneador con transferencia positiva de blísters; hasta 350 blísters/min y 350 cajas/min
• GIANT1-A80 — máquina integrada de envasado en blíster y cartoneador, conexión por revista; hasta 400 blísters/min y 175 cajas/min
• GIANT1 Stand Alone — GIANT1 configurada para conectarse a cualquier máquina de embalaje downstream (cartoneadora, empaquetadora tipo wallet, flowpacker o equipo de final de línea) para layouts de producción flexibles

Medios y galería
Los materiales incluyen un tráiler de vídeo del producto y una galería que muestra el precalentamiento/ formado, zona de alimentación, zona de sellado, codificación y perforación, unidad de corte, revista de recuperación de blísters, transferencia de blísters al cartoneador, recogida/apertura del cartón, inserción del producto y cierre del cartón. Estos elementos ilustran la disposición de la máquina y las estaciones de proceso críticas.

Datos técnicos (tabla)
DATOS TÉCNICOS GIANT1 Series
Dimensiones blíster vs dimensiones cartón:
Ancho — Blíster: 30-90 mm | Cartón: 35-97 mm
Longitud — Blíster: 60-145 mm | Cartón: 65-154 mm
Profundidad / Altura — Blíster: 3-12 mm | Cartón: 12-106 mm

Producción (por modelo):
Modelo — GIANT1 (familia)
Blísters — hasta 400 blísters/min.
GIANT1-A80i — hasta 350 blísters/min. — Cajas: hasta 175 cajas/min.
GIANT1-A86 — hasta 350 blísters/min. — Cajas: hasta 350 cajas/min.
GIANT1-A80 — hasta 400 blísters/min. — Cajas: hasta 175 cajas/min.

Track & Trace
El módulo Track & Trace integrado en el cartoneador admite la aplicación de cámaras y sistemas de inyección de tinta para la serialización en un diseño de línea compacto, optimizando la eficiencia y la longitud de la línea.

Características / especificaciones técnicas

• Nombre de la serie: GIANT1 Series
• Marca: IMA
• Zona de alimentación preparada para contención (diseñada para aplicaciones de containment)
• Alimentador universal patentado Sombrero (robusto con fragmentos y formas variadas)
• Rango ancho blister: 30–90 mm
• Rango longitud blister: 60–145 mm
• Rango profundidad/altura blister: 3–12 mm
• Rango ancho cartón: 35–97 mm
• Rango longitud cartón: 65–154 mm
• Rango profundidad/altura cartón: 12–106 mm
• Velocidad máxima blister (familia): hasta 400 blísters/min (dependiente del modelo)
• Velocidad cartón GIANT1-A80i: hasta 175 cajas/min
• Velocidad cartón GIANT1-A86: hasta 350 cajas/min
• Velocidad blister GIANT1-A80: hasta 400 blísters/min (con conexión por revista)
• Módulo de conexión estándar opcional para volteo y entrelazado de blísters (beneficios logísticos y de sostenibilidad)
