Etiquetadora de cartón SENSITIVE AP400 Series

para la industria farmacéuticaautomáticalineal

Descripción general
La serie SENSITIVE AP400 es un conjunto completo de etiquetadoras lineales automáticas diseñadas para aplicar etiquetas autoadhesivas en cajas a altas velocidades. La serie incluye varios modelos con características específicas y puede suministrarse como unidades independientes o integrarse en líneas de embalaje completas.

• SENSITIVE AP400 CW (control de peso 100 %)
• SENSITIVE AP400 3T (hasta 3 cabezales)
• SENSITIVE AP400 C (compacta)
• SENSITIVE AP400 T (etiquetas anti-manipulación)

Capacidades clave
La serie es configurable según los requisitos del cliente y puede alojar hasta tres cabezales de etiquetado (dos laterales para sellos anti-manipulación y uno superior para etiquetas tipo viñeta). Soporta impresión y verificación de códigos de trazabilidad (Data Matrix 2D, códigos de barras) e integración de impresoras inkjet/laser, sistemas de visión por cámara y otros softwares para Track & Trace y serialización. Emplea tecnología totalmente servomotorizada para garantizar alta precisión.

Puntos destacados

• Diseño inteligente: Construcción compacta y ergonómica en acero inoxidable optimizada para entornos farmacéuticos; acceso sencillo para limpieza y mantenimiento.
• Tipos de cajas: Maneja una amplia gama de formatos, incluyendo cajas tipo aeroplane y de solapa inversa.
• Impresión y serialización: Soporta dispositivos de sobreimpresión y sistemas de visión para Track & Trace y verificación de serialización.
• Tecnología servomotor completa: Garantiza máxima precisión en el etiquetado.
• Transporte fluido de cajas: Transporte positivo con correa dentada para un traslado suave a través de las áreas de trabajo.
• Fácil manejo de etiquetas: Portabobinas deslizantes sobre rieles con desenrollado automático y sensores de fin de bobina.
• HMI intuitiva: Supervisión eficaz de la máquina y recogida de datos.
• Sistema triple de rechazo: Rechaza cajas que no cumplen parámetros de peso, no etiquetadas/no serializadas o con no conformidades de impresión/etiquetado.

Versiones de máquina (resumen)

• SENSITIVE AP400 3T: Opciones de configuración versátiles (1–3 cabezales). Diseñada para sellado anti-manipulación y aplicación de viñetas a altas velocidades; ergonómica y de fácil mantenimiento.

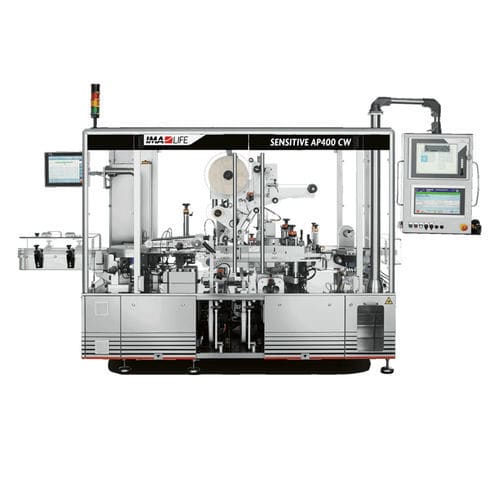

• SENSITIVE AP400 CW: Sistema integrado de control de peso 100 %; aplica etiquetas en hasta tres caras del carton mientras realiza verificaciones de peso y serialización; incluye tres sistemas de rechazo y transporte positivo para alto flujo de producción (hasta 400 ppm según configuración).
• SENSITIVE AP400 C: Versión compacta y de bajo espacio (aprox. 1.400 mm de longitud) adecuada para huellas reducidas; soporta hasta tres cabezales para aplicaciones superior/inferior y anti-manipulación; ideal como unidad independiente o para integración/actualización de línea.
• SENSITIVE AP400 T: Orientada al sellado anti-manipulación; compacta y ergonómica con dos unidades de etiquetado laterales; sincronización por stepping/servo para aplicación precisa; alto rendimiento con menor espacio ocupado.

Medios y funciones de verificación (sin enlaces)
Diversas imágenes del producto y vídeos/documentación muestran: aplicación anti-manipulación, aplicación de etiqueta superior, vistas internas, unidad de control de peso, detalle de impresión láser, entrada/salida de cajas, sistema de rechazo triple y vídeos dedicados para AP400 CW y AP400 C.

Especificaciones técnicas

• Capacidades generales de la serie: Configurable hasta 3 cabezales de etiquetado (dos laterales para anti-manipulación + uno superior para viñetas); impresión y verificación para Data Matrix 2D / códigos de barras; integración de impresoras inkjet/laser y sistemas de visión; mecanismos servomotorados; transporte positivo por correa dentada; portabobinas con desenrollado automático y sensores de fin de bobina.
• Precisión de etiquetado: ±1 mm (típico).
• Tamaño etiqueta viñeta: Longitud 15–60 mm; Altura 10–60 mm (dependiendo del modelo).
• Diámetro bobina viñeta: Hasta 400 mm.
• Tamaño etiqueta anti-manipulación: Longitud 15–35 mm; Altura 15–35 mm.
• Diámetro bobina anti-manipulación: Hasta 400 mm.
• Rangos de tamaño de cajas (típico): A (longitud) 20–130 mm (tamaños mayores gestionados mediante configuración a medida); B (ancho) 12–100 mm; C (altura) 50–210 mm. *Dimensiones mayores manejadas por opciones de configuración cliente.
• SENSITIVE AP400 CW (datos típicos): Producción máxima hasta 400 cajas/min; potencia instalada aprox. 5 kW (según configuración); tensión estándar 400 V – 50 Hz – 3PH + PE; anchos A disponibles: 400 / 600 / 800 / 1100 mm (opciones de alimentación/formato); peso aproximado 1.200 kg.
• SENSITIVE AP400 3T (datos típicos): Producción máxima hasta 400 cajas/min; potencia instalada aprox. 3,5 kW (según configuración); tensión estándar 400 V – 50 Hz – 3PH + PE; anchos A disponibles: 400 / 600 / 800 / 1100 mm; peso aproximado 1.000 kg.
• SENSITIVE AP400 C (datos típicos): Producción máxima hasta 400 cajas/min; potencia instalada aprox. 3,5 kW (según configuración); tensión estándar 400 V – 50 Hz – 3PH + PE; peso aprox. ~750 kg; huella muy compacta (longitud ~1.400 mm).
• SENSITIVE AP400 T (datos típicos): Producción máxima hasta 500 cajas/min (dependiendo del modelo); potencia instalada aprox. 3,5 kW; tensión estándar 400 V – 50 Hz – 3PH + PE; peso aprox. ~500 kg.
• Gestión de cajas rechazadas: Estrategia de rechazo triple (no conformidad de peso, cajas no etiquetadas/no serializadas, no conformidades de impresión/etiquetado).
• Planta / entorno de producción: Diseñada para producción en calidad farmacéutica con acabados en acero inoxidable y acceso sencillo para limpieza y mantenimiento.
