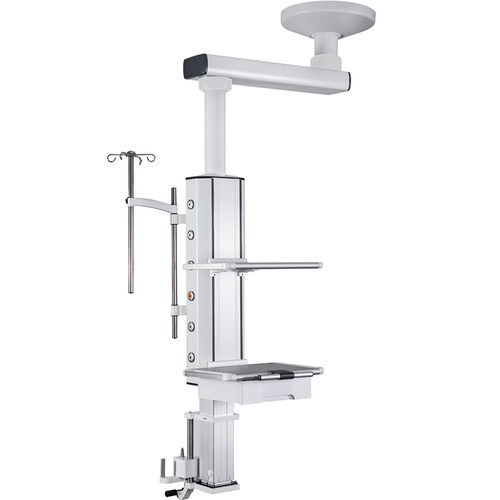

Brazo de distribución de techo SX-210

para cuidados intensivosde anestesiapara cuidados intensivos

Descripción general
El SX-210 de Suxin es una torre de anestesia eléctrica de un brazo para montaje en techo, destinada a quirófanos y unidades de cuidados intensivos. Integra salidas de gas médico, tomas eléctricas, plataformas para instrumentos y soportes de accesorios en una configuración compacta con elevación eléctrica y amplia rotación horizontal para un posicionamiento flexible.

Características clave

• Modelo: SX-210; Marca: Suxin.
• Alimentación: AC 220 V, 50 Hz.
• Radio del brazo (semidiámetro): 750 mm (configurable).
• Rotación horizontal: 0–340° con dispositivo límite para evitar deriva.
• Capacidad de carga neta: ≥120 kg; carrera de elevación eléctrica: ≥300 mm.
• Plataformas de instrumentos: 1–2 niveles (configurable), bandejas con esquinas redondeadas y rieles laterales estándar; carga por bandeja ≥50 kg; tamaño típico 550 × 400 × 30 mm.
• Salidas de gas estándar: O2, VAC (aspiración), AIR — configuraciones típicas O2×2, VAC×2, AIR (configurable); diferenciadas por color/forma; ciclos de inserción >20 000.
• Eléctrico: tomas estándar (typ. 7 × 220 V, 10 A) y 1 × RJ45 (expandible).
• Material y acabado: perfiles de aleación de aluminio 6063 con tratamiento superficial electrostático mate; sin tornillos expuestos, cantos redondeados.
• Instalación: montaje en techo para mayor estabilidad y despeje del suelo.

Especificaciones técnicas

• Alimentación de trabajo: AC 220 V, 50 Hz.
• Rango de movimiento del brazo (semidiámetro): ≥750 mm (personalizable).
• Longitud de la columna colgante: ≥1000 mm; rotación 0–340° con dispositivo de bloqueo/límite.
• Capacidad de carga neta: ≥120 kg; carrera de elevación eléctrica: ≥300 mm.
• Carga de bandeja de instrumentos: ≥50 kg; tamaño típico 550 × 400 × 30 mm (altura ajustable).
• Salidas de gas: configuración estándar O2×2, VAC×2, AIR (configurable); componentes >20 000 ciclos; sellado secundario con tres estados (pass, break, pull).
• Red: 1 × RJ45 (expandible).
• Material: aleación de aluminio 6063; superficie: acabado mate electrostático.
• Instalación: techo.

Configuración estándar (accesorios)

• 1. Salidas Oxígeno — 2 uds
• 2. Salidas VAC — 2 uds
• 3. Salidas Aire — 1–2 uds (configurable)
• 4. Tomas eléctricas — 7 uds
• 5. Interfaz de red (RJ45) — 1 ud
• 6. Plataforma(s) de instrumentos — 1–2 uds
• 7. Cajón — 1 ud
• 8. Terminal de puesta a tierra — 1 ud
• 9. Poste de IV con cuatro ganchos (acero inoxidable) — 1 set
• 10. Soporte para bomba de jeringa (acero inoxidable) — 1 set
• 11. Herramientas de gestión de tuberías — 2 sets

Uso previsto y mantenimiento
Diseñada para estaciones de anestesia en quirófanos, salas de recuperación y unidades de cuidados intensivos. El montaje en techo libera espacio en el suelo y mejora la ergonomía del flujo de trabajo. El mantenimiento regular incluye inspección de salidas de gas, verificación de conexiones eléctricas, comprobación de mecanismos de rotación y bloqueo y servicio del sistema de elevación. La configuración final y la puesta en marcha deben ser realizadas por el servicio de ingeniería biomédica o técnicos cualificados.
