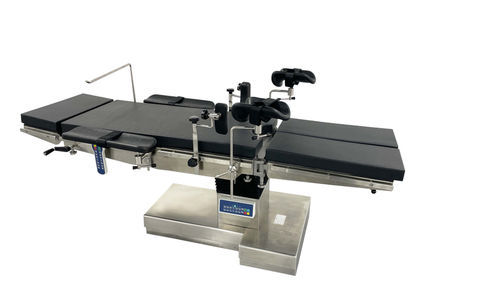

Mesa de operaciones universal SXD8004-B

para ginecologíaortopédicapara oftalmología

Descripción general Mesa de operaciones suxin. SXD8004-B Mesa de operaciones hidráulica eléctrica multiusos. Para instituciones médicas para apoyar a los pacientes, especialmente para obstetricia y ginecología. Se adoptan componentes de control eléctrico para garantizar una transmisión estable y fiable. Auto-bloqueo de varias posiciones después del ajuste es fiable para garantizar la seguridad de la operación. El cuerpo principal está compuesto de acero al carbono de alta resistencia; las partes grandes están hechas de material de trefilado de acero inoxidable 0Cr18Ni9. El colchón está hecho de material avanzado de PU exterior y cojín interior de esponja de goma y algodón con memoria. La materia prima del tablero de la cama es un tablero especial con tratamiento aséptico, ignífugo y antiestático. La línea es lisa, simple y clara, resistente a la corrosión fuerte, fácil de desinfectar y limpiar. I (Aplicación principal y estructura)

• La cama operativa es un mecanismo de accionamiento hidráulico eléctrico: ajuste eléctrico de elevación de la superficie de la cama, inclinación hacia atrás y hacia atrás, inclinación hacia la izquierda y hacia la derecha, elevación del plano posterior, freno - cinco grupos de acción principales.
• La cama operativa está equipada con una función de traslación accionada por un cilindro hidráulico independiente.
• Equipada con una batería recargable de alto rendimiento de una marca de renombre internacional que puede satisfacer las necesidades de unas 50 cirugías; la batería no requiere mantenimiento; la mesa también admite alimentación de CA para mayor seguridad.
• Dos conjuntos de sistemas de control independientes con funciones coherentes: controlador portátil con cable y panel de control de emergencia de la columna para garantizar un funcionamiento fiable si falla un sistema de control.
• Capacidad de carga nominal: 250 kg.
• El bastidor y la columna están fabricados en acero inoxidable de alta calidad. La carcasa de la base es de acero de fibra de vidrio: resistente a los impactos, a la corrosión, a la desinfección, nunca se oxida, es fuerte y duradera.
• La mesa permite obtener imágenes de rayos X; la parte inferior de la mesa tiene una guía para transportar el casete/caja de rayos X.
• El tablero de la mesa consta de placa de cabeza, placa de respaldo, placa de cadera y placa separada para las piernas. Las placas de la cabeza y de las piernas son desmontables; la placa de las piernas está dividida y es plegable (+20° / -90°) con un conjunto de resorte neumático; las placas de la cabeza y de las piernas pueden ser intercambiables.
• Freno de control hidráulico eléctrico independiente para asegurar o mover la mesa y garantizar la estabilidad.
• Funciones de una sola tecla: una tecla para formar la posición de flexión y flexión hacia atrás y una función de restablecimiento de la tecla.

Funciones de una sola tecla: una tecla para formar la posición de flexión y flexión hacia atrás y una función de restablecimiento de la tecla II Especificaciones Dimensión del tablero： Longitud total: 2060mm Anchura: 520mm Superficie de la mesa - Altura mínima: 950mm Recorrido: 600mm Rango de movimientos： Trendelenburg: ≥35° Trendelenburg invertido: ≥35° Inclinación lateral: ≥25° Ajuste de las secciones： Placa de respaldo abatible hacia arriba: ≥85° Deslizamiento: ≥340mm Tablero de cintura: ≥120 mm Tablero de piernas: ≥90° Seguridad del dispositivo: Clase I Tipo B Tensión de trabajo: AC/DC 24V Potencia interior: 200VA Tipo de fusible: 3A 5×20mm III Estructura La mesa de operaciones eléctrica utiliza sistemas electrohidráulicos para controlar todos los movimientos: ajuste de altura, trendelenburg y trendelenburg invertido, inclinación lateral, movimientos de espalda, movimiento hacia adelante y hacia atrás y freno. La sección de la cabeza, la sección de las piernas y la rotación vertical del tablero se accionan manualmente. La camilla consta de cinco secciones: sección de cabeza, sección de espalda, sección de cintura (opcional), sección de asiento y sección de piernas. El movimiento hacia delante/atrás y la rotación de 180° del tablero facilitan la perspectiva del brazo en C. Los materiales principales son acero inoxidable, fundición de alta intensidad y aluminio. La cubierta redonda de acero inoxidable y el aspecto de la base son a prueba de polvo y agua. Equipado con frenos eléctricos. Fácil de transportar, trasladar y limpiar. Cuadro de configuración simple 1 - Riel de cabeza 2 - Barandilla trasera 3 - Puente renal 4 - Barra podal 5 - Barra para las piernas 6 - Reposacabezas 7 - Soporte de espalda 8 - Soporte podal 9 - Control corporal 10 - Mando a distancia 11 - Soporte para las piernas 12 - Base 13 - Tapa frontal de la base 14 - Tapa trasera de la base IV Instrucciones - Pre-cirugía

• Después de pulsar la tecla de desbloqueo, opere otras teclas de función durante más de 40 s; si las teclas de función se operan continuamente durante 30 s, la luz de desbloqueo de la tecla y la luz indicadora de la mesa se encienden.
• La luz de desbloqueo de la tecla y el indicador de la mesa deben estar brillantes antes de la operación.
• Durante la operación, pulse sólo una tecla de función a la vez; varias teclas simultáneas pueden impedir las acciones.
• Después de la operación, devuelva la mesa a su posición original.
• Para obtener información detallada sobre las teclas del controlador, consulte los símbolos de función del controlador.

Posicionamiento y desplazamiento de la mesa de operaciones

• Posicionamiento: pulse el "botón de parada de movimiento de la cama" para situar la mesa de operaciones.
• Movimiento: pulse el "botón de inicio de movimiento de la cama" para liberar el mecanismo de bloqueo y mover la mesa.

Ajuste de posición (ejemplos)

• Subir: pulsar "tecla subir".
• Subir: pulsar "tecla bajar".
• Inclinación hacia delante: pulsar "tecla inclinación hacia delante".
• Inclinación hacia atrás: pulsar "tecla inclinación hacia atrás" (no doblar el plano posterior en estado de inclinación hacia atrás).
• Inclinación derecha/inclinación izquierda: pulsar las teclas de inclinación correspondientes.
• Plegado posterior / plano posterior inferior: pulse los botones de plegado posterior (evite flexiones que puedan dañar el equipo).
• Traslación hacia delante/atrás: pulse las teclas de traslación hacia delante o hacia atrás; no traslade mientras se pliega o inclina el plano posterior.
• Mesa convexa / cóncava: las operaciones combinadas de inclinación y plegado del plano posterior producen formas convexas/cóncavas.

V Accesorios (Lista simple) Lista de accesorios (embalados e instalados; seleccionables según las necesidades del usuario): 1. Sección del cabezal - 1 2. Pantalla de anestesia - 1 3. Soporte corporal - Grande 1, Pequeño 1 4. Soporte de hombros - 2 5. Reposabrazos - 2 6. Muleta para rodilla - 2 7. Cojín - 1 8. Correa de sujeción del cuerpo - 1 9. Placa para pies - 2 VI Atención

• Antes de usar, bloquee todas las asas firmemente para evitar que se aflojen o se deslicen.
• La mesa puede operar eléctricamente seis movimientos; opérelos por separado.
• Después de cada operación, limpie la mesa, mantenga el tablero horizontal y baje el puente de riñón.
• Mantenga el operador de mano limpio y seco; vuelva a colgarlo en el riel después de usarlo.
• No pise los cables de alimentación o control para evitar daños.
• La mesa debe estar conectada al terminal de conexión a tierra; se recomienda su uso en una toma de tierra antiestática.
• Evite su uso en entornos con fuertes campos eléctricos.
• Almacene la mesa en interiores y en lugares secos para proteger las piezas de control eléctrico.
• Las reparaciones y revisiones deben ser realizadas por personal de mantenimiento profesional.
• Se recomienda un mantenimiento regular anual; la vida útil es de unos diez años; utilícela dentro del período de mantenimiento/seguridad.

VII Limpieza, desinfección y esterilización

• Está prohibido enjuagar la mesa con agua.
• Límpiela con un paño suave, esponja, paño húmedo o detergente. No utilice cepillo duro, cepillo de alambre de acero, polvo descontaminante, pintura, éter, ácidos/bases fuertes u otros limpiadores agresivos.
• Desinfección de la camilla: alcohol, éter, desinfección ultravioleta aceptable (evite la esterilización a alta temperatura).

Limpie la camilla con un paño suave, esponja, paño húmedo o detergente VIII Condiciones ambientales de funcionamiento

• Temperatura ambiental: 5℃ ~ 40℃
• Humedad relativa: ≤70%
• Presión atmosférica: 86,0 kPa ~ 106,0 kPa
• Tensión de alimentación (recomendación de almacenamiento del dispositivo empaquetado): AC220V ±22V, 50Hz ±1Hz

IX Mantenimiento El equipo debe ser mantenido una vez al año. Todas las piezas móviles deben estar completamente lubricadas. Las piezas deslizantes y las guías de deslizamiento deben rellenarse con vaselina. Apriete los tornillos de conexión y asegúrese de que no estén flojos. X Solución de problemas (seleccionado) Fenómeno: La mesa de operaciones no puede funcionar - Posibles razones: enchufe no insertado, alimentación desconectada, fusible fundido - Solución: volver a conectar la alimentación/insertar el enchufe, comprobar el estado del interruptor, sustituir el fusible. Fenómeno: Las funciones parciales no funcionan - Posibles razones: el botón del mando a distancia no funciona, el enchufe del mando a distancia/controlador está suelto, el controlador está roto - Solución: sustituya el mando a distancia, compruebe el estado del interruptor, pida ayuda a un profesional si el controlador está roto. Fenómeno: La placa apoya-piernas/placa trasera desciende automáticamente - Posibles causas: interruptor de bloqueo del resorte de gas demasiado flojo o resorte de gas roto - Solución: ajustar el interruptor de bloqueo o sustituir el resorte de gas. Fenómeno: La mesa puede moverse - Posibles razones: dispositivo de bloqueo de la rueda desviado o rueda rota - Solución: abrir la tapa de la base y ajustar el dispositivo de bloqueo o cambiar la rueda. Fenómeno: Fallo de la batería - Posibles motivos: batería agotada o fusible de la salida de la batería roto - Solución: cambie la batería o sustituya el fusible. Características / especificaciones técnicas

• Modelo: SXD8004-B
• Capacidad de carga: 250 kg
• Longitud total: 2060 mm
• Ancho: 520 mm
• Altura mínima: 950 mm
• Carrera de elevación: 600 mm
• Recorrido de deslizamiento: ≥340 mm
• Trendelenburg / Trendelenburg inverso: ≥35°
• Inclinación lateral: ≥25°
• Plegado de la placa posterior: ≥85°
• Recorrido de la tabla de cintura: ≥120 mm
• Plegado de la tabla de piernas: ≥90°
• Tensión de trabajo: AC/DC 24V
• Consumo eléctrico: 200 VA
• Fusible: 3A (5×20 mm)
• Batería: batería recargable de alto rendimiento, soporta ~50 cirugías (sin mantenimiento)
• Materiales: bastidor principal de acero inoxidable; carcasa base de fibra de vidrio; colchón de PU con espuma de memoria
• Clasificación de seguridad del dispositivo: Clase I, Tipo B
• Compatible con rayos X (diseño de tablero radiotransparente y guía para casete de rayos X)
• Control: controlador de mano con cable + panel de control de emergencia de columna (dos sistemas de control independientes)
• Translación: traslación independiente accionada por cilindro hidráulico
