Transductor de presión

Descripción general

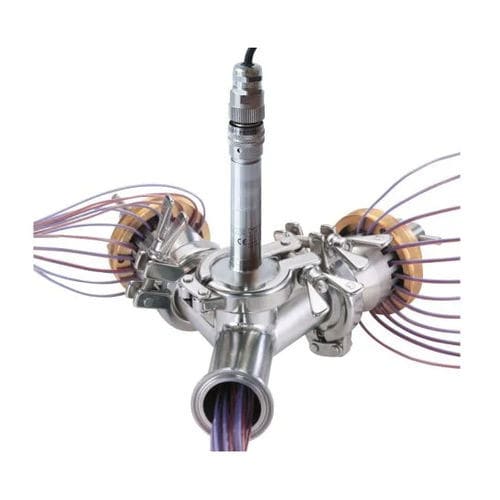

El transductor de presión absoluta Kaye es un sensor de alta precisión diseñado para autoclaves, esterilizadores de vapor y sistemas Steam‑in‑Place (SIP). Mide la presión absoluta en paralelo con la temperatura para apoyar la validación de vapor saturado y la calificación de autoclaves. Optimizado para integración directa con sistemas Kaye Validator (Kaye Validator AVS, Kaye Validator 2000), no requiere alimentación externa cuando está cableado a equipos Kaye compatibles.

Por qué es importante medir la presión
La medición precisa de la presión junto con la temperatura es esencial para la validación de la esterilización por vapor. La presión determina el punto de ebullición y, por tanto, la temperatura del vapor saturado. El control de la presión verifica condiciones saturadas, ayuda a detectar fugas o fallos del sistema de vacío y aporta datos sobre la calidad del vapor (proporción vapor/líquido), fundamentales para la validación y el control del proceso.

Calibración y compensación de temperatura
Los transductores de presión son sensibles a la temperatura. Para mayor exactitud, la calibración debe realizarse a la temperatura de operación del transductor; en aplicaciones de autoclave esto suele incluir calibración a 121°C. Los transductores Kaye destinados a validación de autoclaves se calibran a temperaturas de operación e incluyen compensación térmica para minimizar desviaciones de medida en condiciones de vapor.

Integración y uso
El transductor proporciona una salida de voltaje compatible con el cableado Kaye Validator (rango de sensibilidad 1 V a 5 V) y se monta directamente en una brida Tri‑Clover de 1,5 in. Está especificado y calibrado en todo el rango de temperatura de autoclave y es adecuado para la medición dinámica de presión durante la validación y el control de procesos.

Características

• Diseñado para esterilizadores de vapor y entornos SIP
• Medición absoluta de presión de alta precisión en la gama de temperatura del autoclave
• Montaje directo en brida Tri‑Clover de 1,5 in
• Calibración trazable ISO‑17025 en presión y temperatura
• Conexión directa a sistemas Kaye Validator sin fuente externa con modelos compatibles

Aplicaciones

• Calificación y validación de autoclaves
• Monitorización de calidad de vapor y aplicaciones de vapor
• Sistemas Steam‑in‑Place (SIP)

Especificaciones
Tipo: Transductor de presión absoluta
Rango: 0 a 4 bar (59 psia) absoluto
Sensibilidad: 1 V a 5 V
No linealidad e histéresis: ±0,2% combinado
Rango compensado en temperatura: 110°C – 140°C
Precisión: 10 mbar (0,147 psi) a 110°C – 140°C
Calibración: realizada a 23°C y 121°C (trazable ISO‑17025)

Soporte de software

• Kaye Validator Report Wizard genera informes conformes con EN554, HTM2010 e ISO‑17665
• Gráficos de presión saturada y temperatura con datos medidos y lecturas saturadas calculadas
• Determinación automática de aprobado/rehprobado por equilibrio y cálculo de límites Tb / Tb+3

Características / especificaciones técnicas

• Tipo: Transductor de presión absoluta
• Rango de medida: 0–4 bar abs (59 psia)
• Salida: 1 V a 5 V
• No linealidad e histéresis combinadas: ±0,2%
• Rango compensado en temperatura: 110°C–140°C
• Precisión: 10 mbar en la gama compensada
• Calibración: 23°C y 121°C, trazable ISO‑17025
• Mecánica: montaje directo en brida Tri‑Clover 1,5 in
• Integración: cableado directo a sistemas Kaye Validator (sin alimentación externa con Validators compatibles)
