Panel de control automático de biorreactores y sistemas de cultivo para el cultivo de células y tejidos
Sistema de control KNIKBIO-b
KNIKBIO-B
El sistema de control del proceso de fermentación biológica KNIKBIO-S está compuesto por el ordenador superior, versión 2019/2020, el software de control de la fermentación, el controlador de campo (BIO-S/Siemens plc), los sensores y varios componentes ejecutivos. El ordenador superior puede utilizar el sistema operativo win7 o win10 como plataforma.
El controlador de campo se basa en el controlador programable alemán de la serie S7-1200 de Siemens. Adopta la expansión multinivel y tiene suficientes canales de conversión A/D del sistema, canales de conversión D/A, y entrada y salida del interruptor. El controlador de campo adopta la interfaz hombre-máquina de Siemens de grado industrial, y el sistema de fermentación funciona como de costumbre sin un ordenador central. Esta estructura de diseño y las opciones mejoran la fiabilidad del sistema, y no afectarán a la producción de la fermentación debido a problemas como virus o sistemas operativos de Windows en el sistema informático superior.
El sistema de control por software adopta una avanzada estructura de control de red informática integrada de dos niveles basada en Ethernet industrial. Incluye un controlador informático inferior para la adquisición y conversión de señales de campo, un control informático superior y un software de comunicación en red. Todos los aspectos del control adoptan un control PID inteligente, un control estable, una alta precisión de control y un algoritmo de control de autoajuste de parámetros.

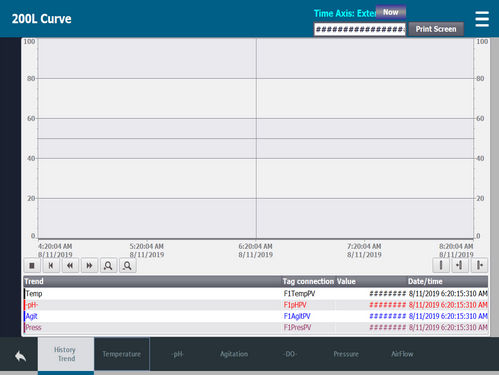

Interfaz hombre-máquina
La interfaz hombre-máquina es amigable, y se pueden cambiar múltiples pantallas de monitoreo; y el estado de funcionamiento de múltiples tanques de fermentación puede ser monitoreado simultáneamente en una interfaz de visualización.
---
