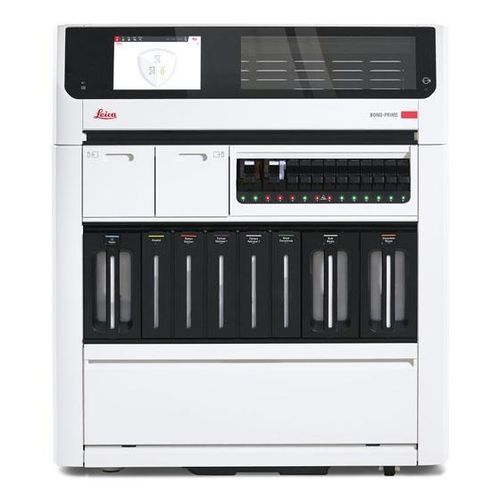

Sistema de preparación de muestras automático BOND-PRIME

para inmunohistoquímicade laboratoriopara tinción de portaobjetos

Descripción general
La plataforma de tinción BOND-PRIME ofrece alta productividad, acceso universal y un flujo de trabajo adaptable para procesar lotes, flujo continuo, portaobjetos individuales o casos STAT. El sistema genera tinciones IHC e ISH consistentes y de calidad, con un tiempo medio de procesamiento por portaobjetos IHC (TAT) de 95 minutos, y admite procesamiento rápido para portaobjetos individuales/STAT y cargas completas.

Características clave

• Acceso universal: cargue cualquier portaobjetos en cualquier combinación con cualquier reactivo en cualquier momento mediante módulos ARC independientes (cámaras de tinción individuales).
• Tecnología ARC: dispensado preciso, control del flujo de reactivo e incubación controlada para resultados reproducibles.
• Flujo de trabajo flexible: gestiona portaobjetos individuales, casos completos, lotes o flujos mixtos con carga/descarga continua para que las muestras acabadas no bloqueen el procesamiento.
• Alta capacidad de reactivos: 70 posiciones de reactivos de acceso abierto y soporte de reactivos a granel (capacidad a granel >200 portaobjetos con contenedores grandes).
• Arquitectura orientada al rendimiento: disposición multicanasta/tiroirs para apoyar la productividad del laboratorio y el procesamiento paralelo.
• Gestión de seguridad y residuos integrada: contenedor integrado para residuos peligrosos y opciones para manejo de residuos a granel externos.

Características del producto (detalles adicionales)

• Los módulos ARC independientes permiten ejecutar protocolos mixtos, pretratamientos, cromógenos y quimias de detección de forma concurrente.
• Admite varios tamaños de envases de reactivos (7 mL, 30 mL, vial/inserto de titulación de 6 mL) y contenedores a granel (1,25 L o 4,5 L para agua DI).
• Robótica de nueva generación y protocolos optimizados que permiten un procesamiento rápido y reducción de TAT.
• ARC Covertile: sellado semi-permanente autolimpiable para reducir el uso de reactivos y proteger la morfología tisular.
• Opciones de detección: BOND-PRIME Polymer DAB, BOND-PRIME Polymer AP, ChromoPlex 1 Dual Detection; hematoxilina vendida por separado.

Especificaciones del producto
Dimensiones: 1217 mm (An) x 1400 mm (Al) x 831 mm (F) | 47,9 in (W) x 55,1 in (H) x 32,7 in (D)
Capacidad de portaobjetos: 72 (24 en Preload Drawer, 24 en ARC Array, 24 en Unload Drawer)
Número de contenedores de reactivos: 70
Capacidad del contenedor de residuos peligrosos: 4,5 L
Tensión de funcionamiento y frecuencia: 90 V a 264 V (nominal 100 V a 240 V)
Nivel de presión sonora (a 1 m): < 85 dBA máximo; < 65 dBA en operación normal
Peso (seco): 384 kg (847 lb)
Tamaños de contenedores de reactivos: 7 mL, 30 mL, viales/insertos de titulación de 6 mL
Capacidad de contenedores de reactivos a granel: 1,25 L o 4,5 L (agua DI)
Capacidad contenedor residuos a granel externo: 4,5 L
Consumo eléctrico: 1260 VA

Especificaciones de portaobjetos de microscopio
Ancho del portaobjetos: 24,64–26,0 mm (0,97–1,02 in)
Longitud del portaobjetos: 74,9–76,0 mm (2,95–2,99 in)
Grosor del portaobjetos: 0,9–1,2 mm (0,03–0,05 in)
Ancho de etiqueta: 24,64–26,0 mm (0,97–1,02 in)
Longitud de etiqueta: 16,9–21,0 mm (0,67–0,83 in)
Material: Vidrio, ISO 8037/1

Aplicaciones y beneficios

• Diseñada para laboratorios clínicos y de patología anatómica de tamaño medio a grande que requieren tiempos de respuesta IHC/ISH rápidos y alta utilización del equipo.
• Mejora la productividad diagnóstica mediante tinciones consistentes, acceso universal a reactivos y flujos de trabajo continuos.
• Compatible con una amplia gama de anticuerpos primarios listos para usar BOND y reactivos auxiliares para flujos IHC/ISH completos.

Especificaciones técnicas

• Modelo: BOND-PRIME
• TAT medio por portaobjetos IHC: 95 minutos (flujo continuo)
• Arquitectura de capacidad de portaobjetos: Preload Drawer, ARC Array, Unload Drawer (24 cada uno)
• Posiciones de reactivo: 70 posiciones de acceso abierto
• Tecnología ARC para dispensado preciso, control de flujo e incubación
• Soporte de reactivos a granel y opciones de grandes contenedores de residuos externos
• Alimentación: rango de entrada 90–264 V; consumo 1260 VA
• Peso (seco): 384 kg
